Red Gemini 5K 講義

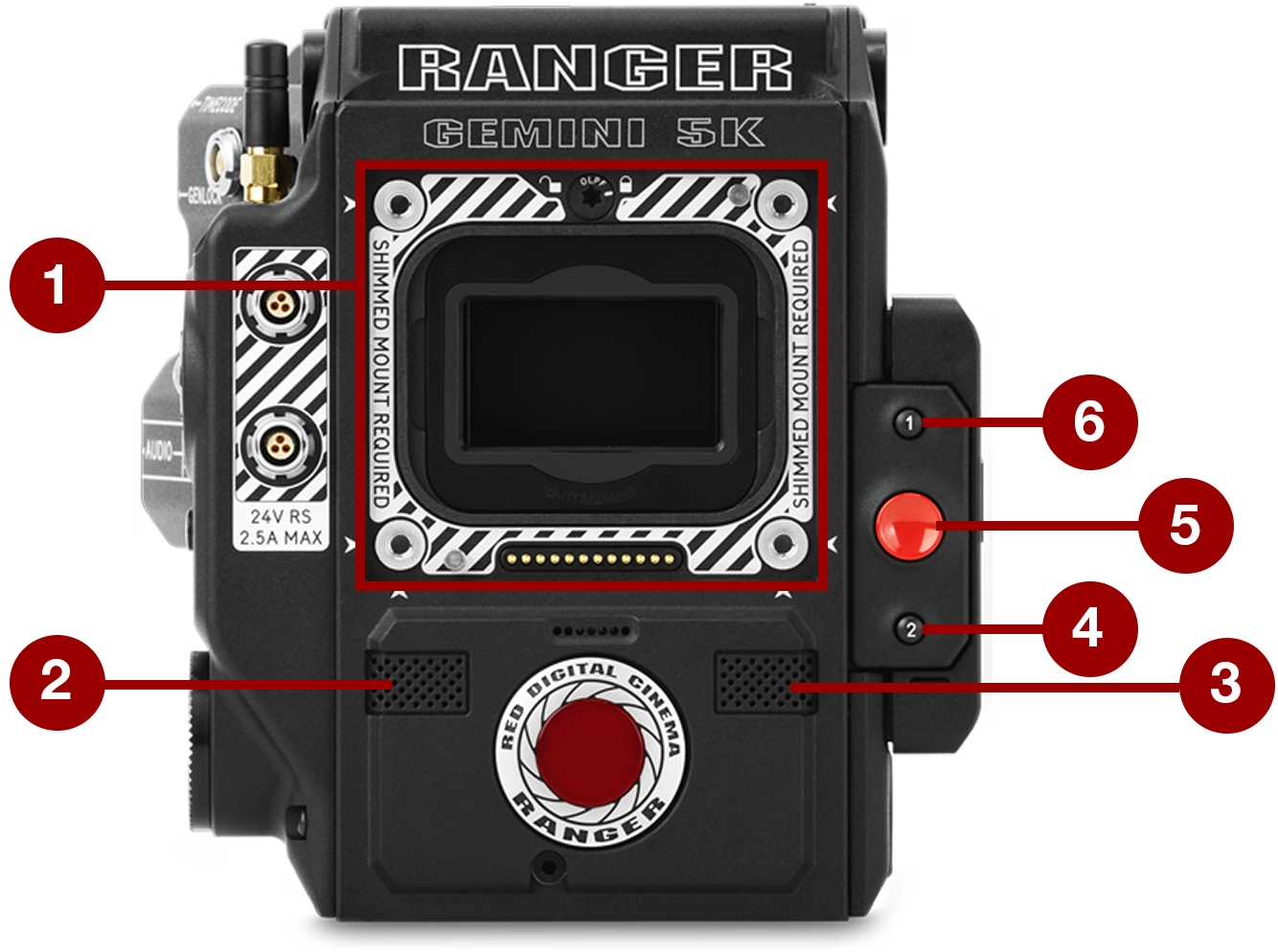

一. 外觀 • 機身正面 RANGER

  1. 鏡頭MountArea，可拆換，學校配備PLMount
  2. 左聲道內建麥克風(Ch1與Ch3)
  3. 右聲道內建麥克風(Ch2與Ch4)
  4. 自訂快捷鍵2
  5. 錄製鈕，全按為開始/停止錄製，半按啟動自動對焦(學校無此配備)，亦可設 置為其他快捷鍵

  6. 自訂快捷鍵1 (同時按快捷鍵1、2為退卡快捷鍵)

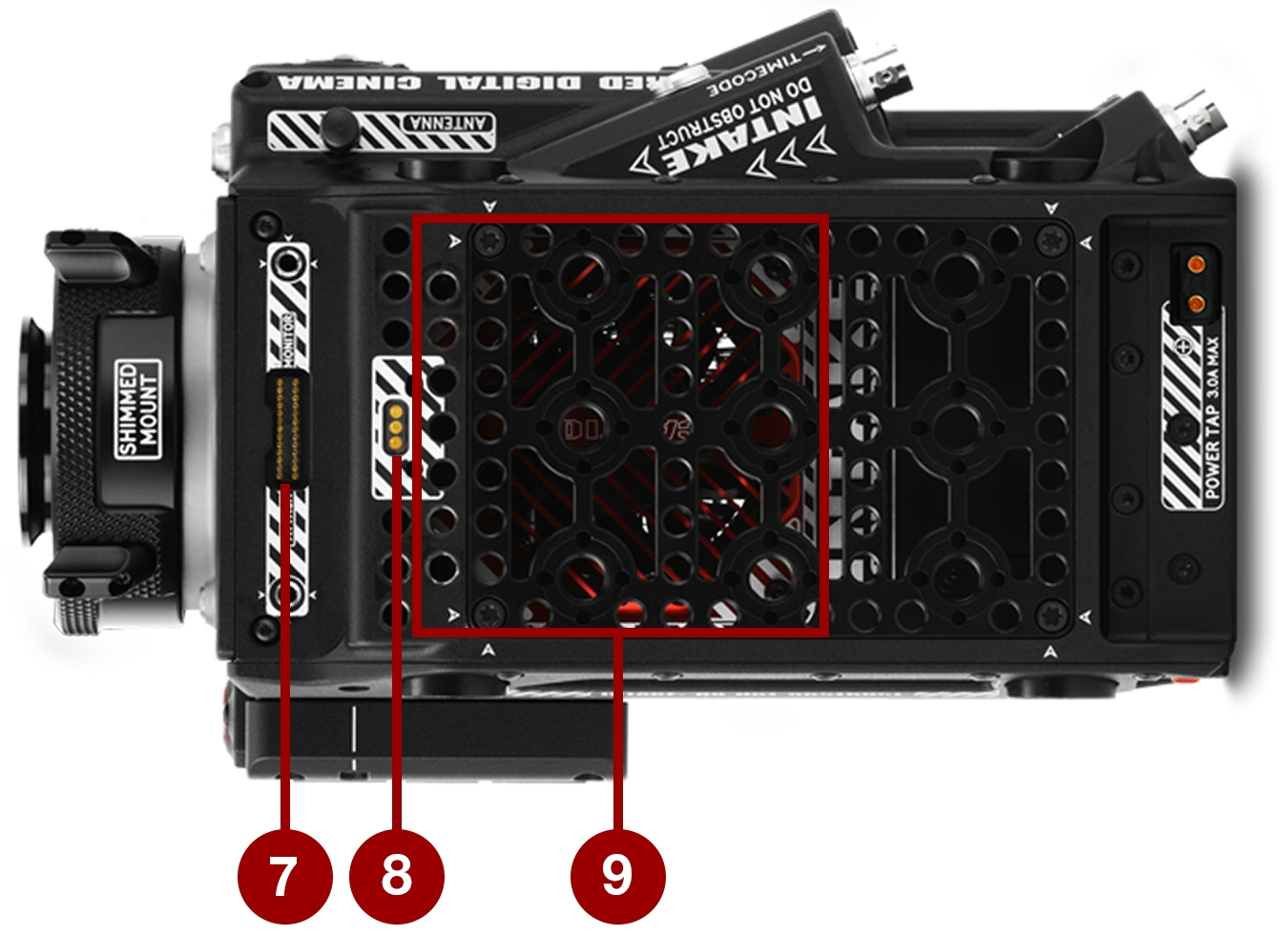

    • 機身上方 page3image13887856

  7. REDProTouch(LCD)與其他DSMC2系列LCD/EVF接點
  8. 提把電子接點

  9. 風扇(攝影機啟動時請勿遮蔽，以免影響機身溫控，亦須注意防水滲入)

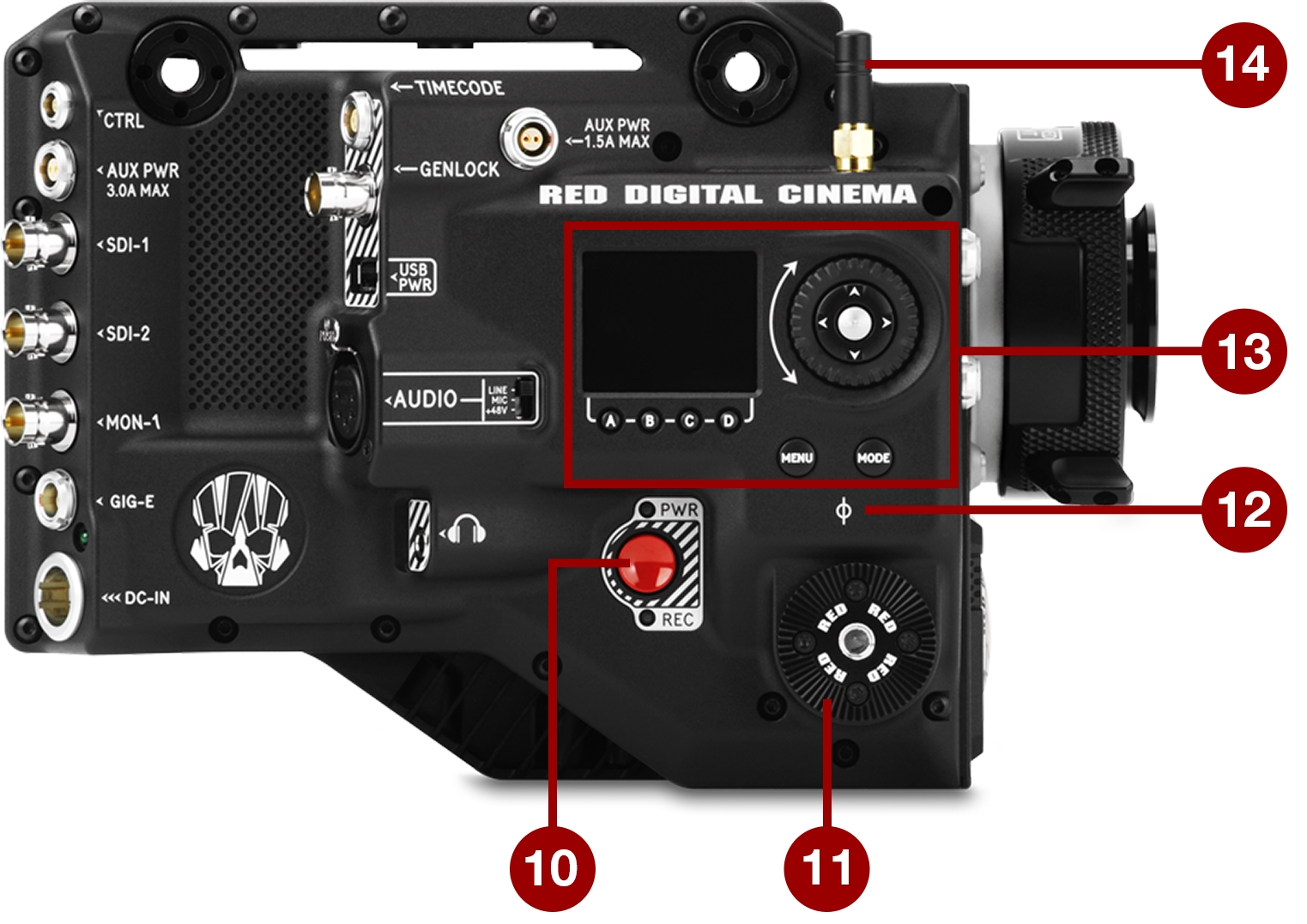

    • 機身左側 page4image13979296

    1. 錄製/開關機鍵，長按兩秒開/關機，短按為開始/停止錄製 11. M6標準螺紋，可連接肩架、把手等
  10. 焦平面(感光元件位置，皮尺由此拉)

  11. 控制面板 • 按Mode來選擇控盤控制或Monitor控制，兩者無法同時併用 14. Wi‐Fi控制天線

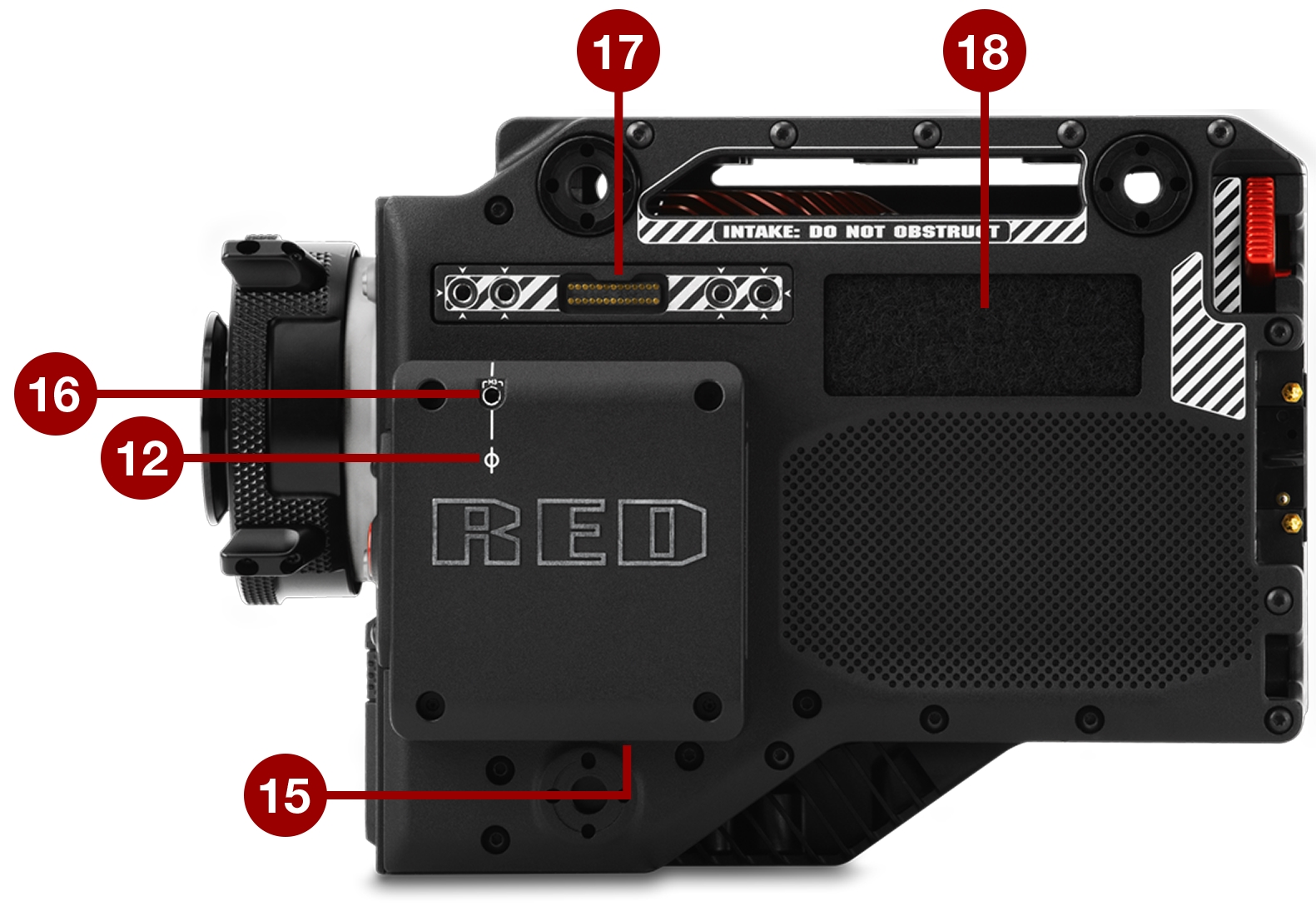

    • 機身右側 18

    1. 焦平面(感光元件位置，皮尺由此拉)
  12. 皮尺鉤環 17.RED Pro Touch(LCD)與其他DSMC2系列LCD/EVF接點 (不能與機身頂端接點同時使用)

  13. 魔鬼氈，可黏貼機號、濾鏡、檔號等

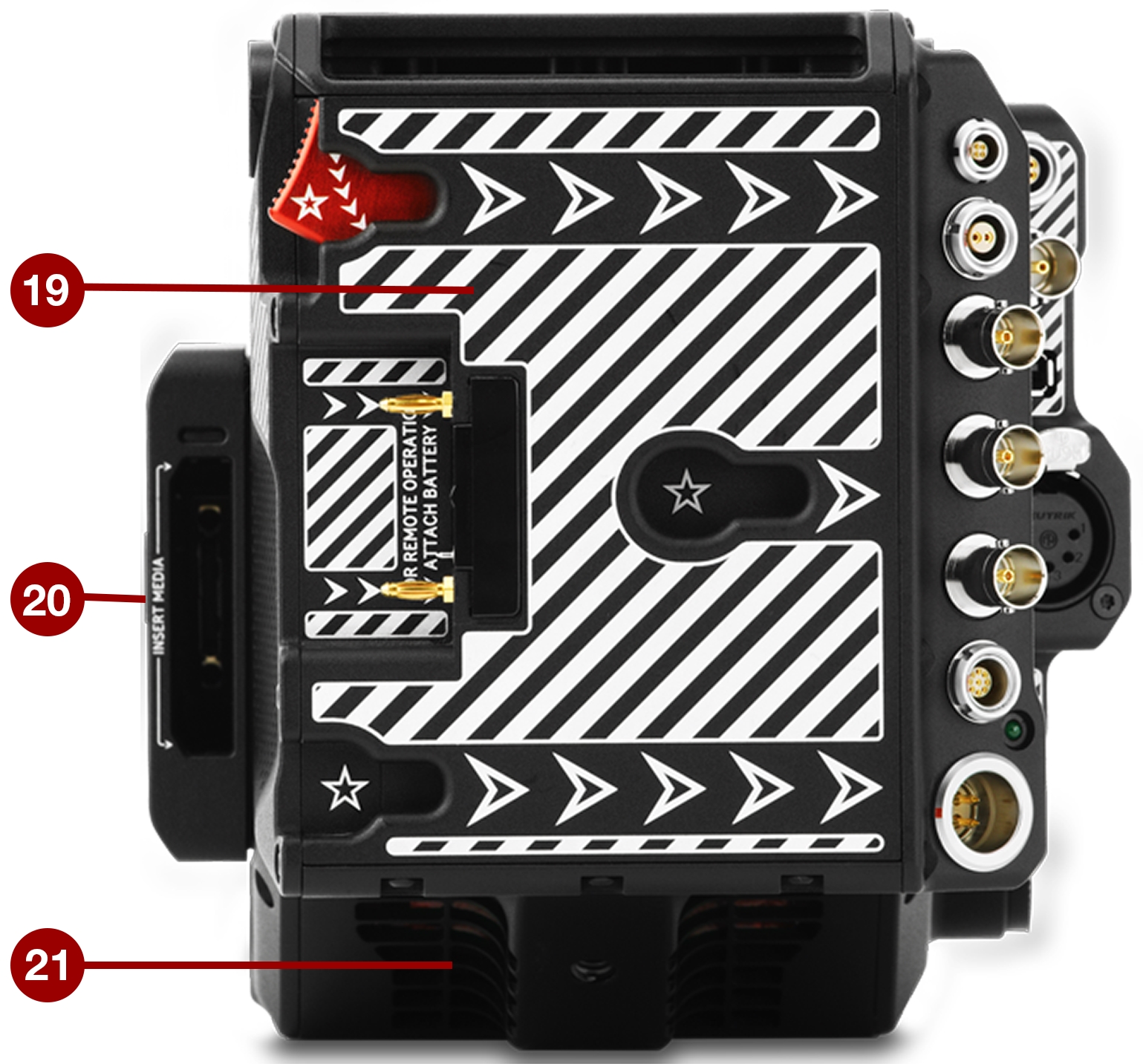

    • 機身後方 page6image13963120

    1. 電池接孔，學校此處連接V掛背板 20.RED MINI‐MAG 卡槽(RED字樣朝外插入)

  14. 風扇(攝影機啟動時請勿遮蔽，以免影響機身溫控，亦須注意防水滲入)

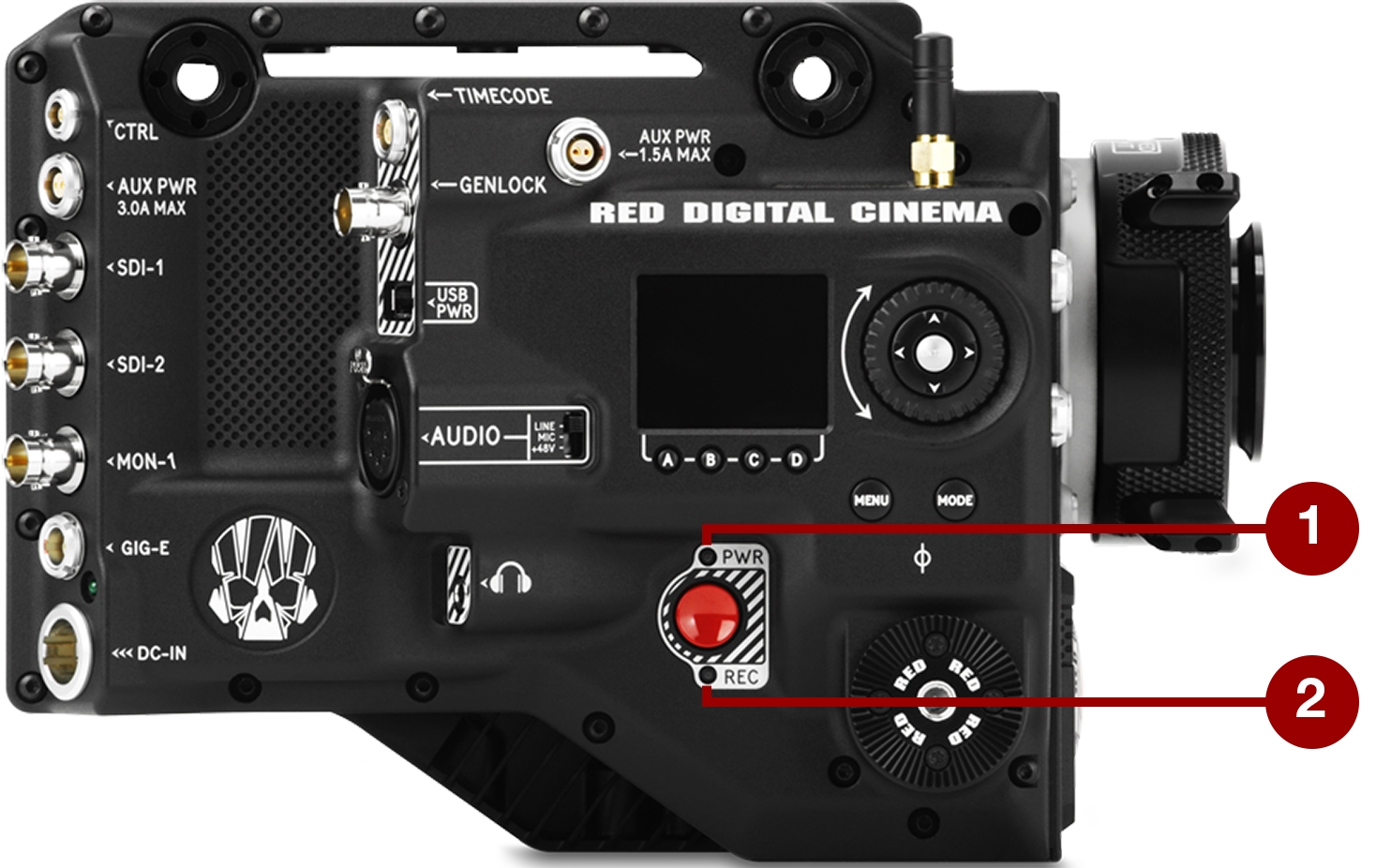

    • 機身LED燈 RED%20DIGITAL%20CINEMA

    1. PWR • 綠燈:啟動 • 黃燈:開機中 • 紅燈:關機中 • 閃黃燈:剩餘電池時間5~10分鐘 • 閃紅燈:電池時間少於5分鐘

  15. REC • 綠燈:Ready • 黃燈:回放中 • 紅燈:錄製中 • 長閃紅燈:SSD空間低於10% • 快閃紅燈:SSD空間低於5% 同時綠燈:韌體更新中 同時紅燈:韌體更新錯誤

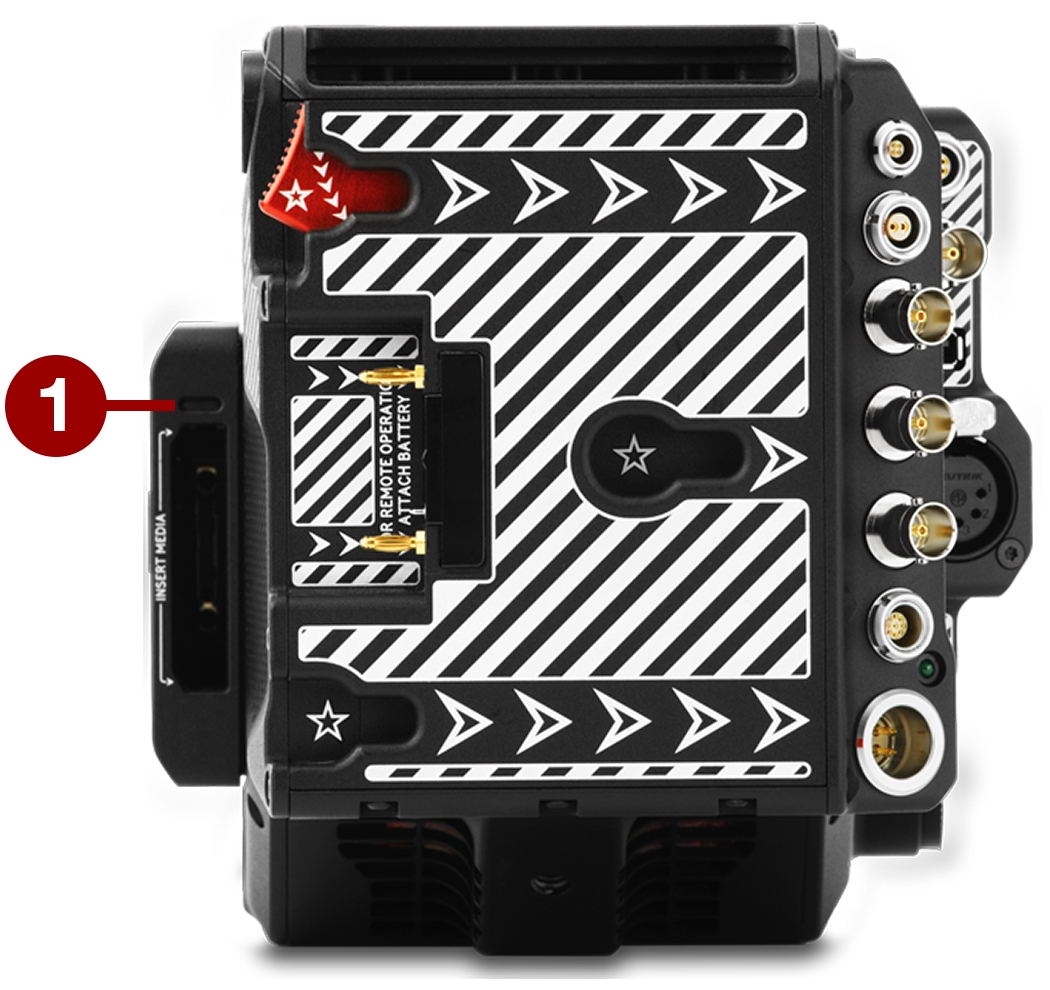

    1. MediaStatusLED page8image13891808 • 熄滅:沒插卡 • 綠燈:SSD插入，空間多於10% • 黃燈:回放中 • 紅燈:錄製中 • 閃黃燈:格式化 • 長閃紅燈:SSD空間低於10% • 快閃紅燈:SSD空間低於5%

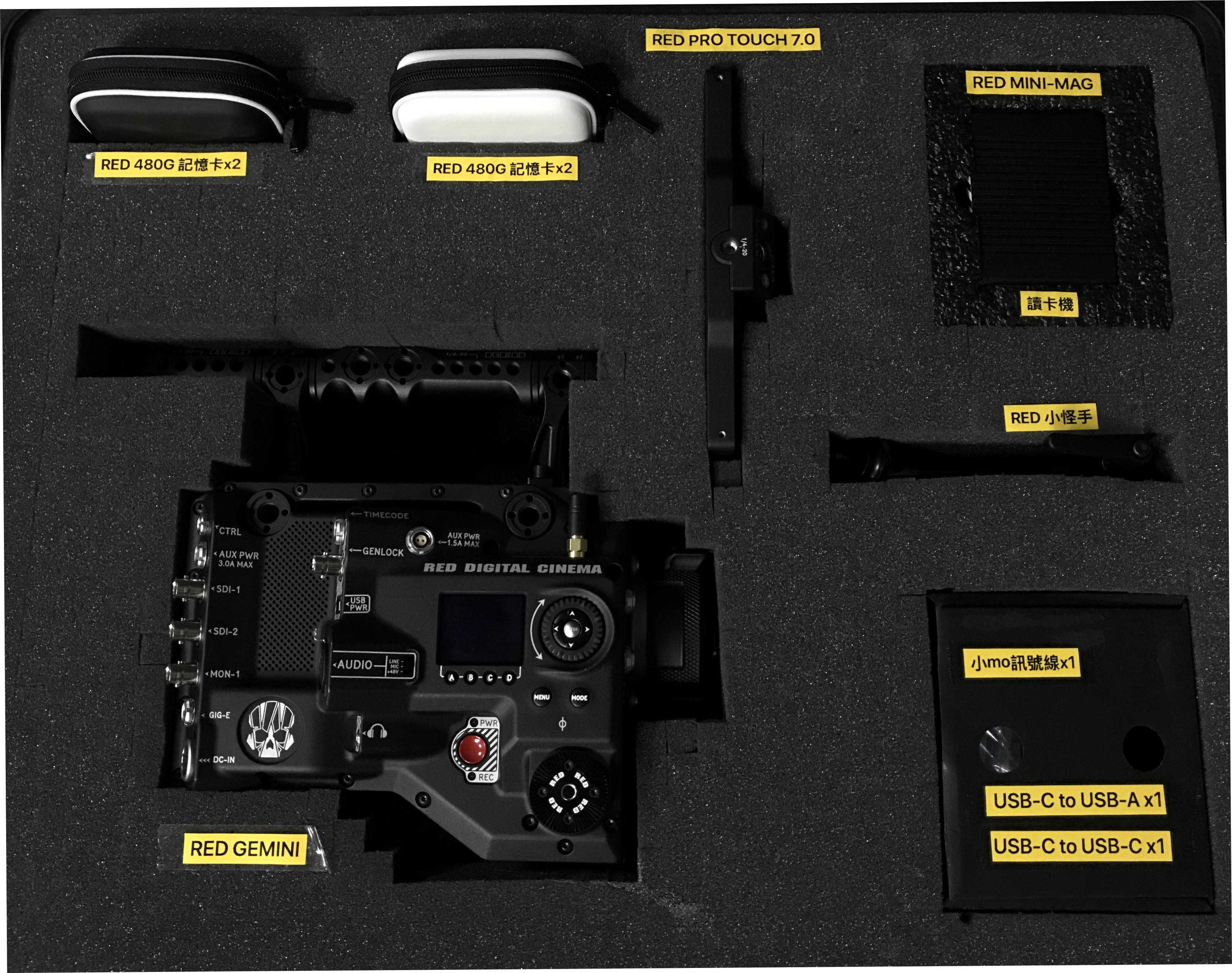

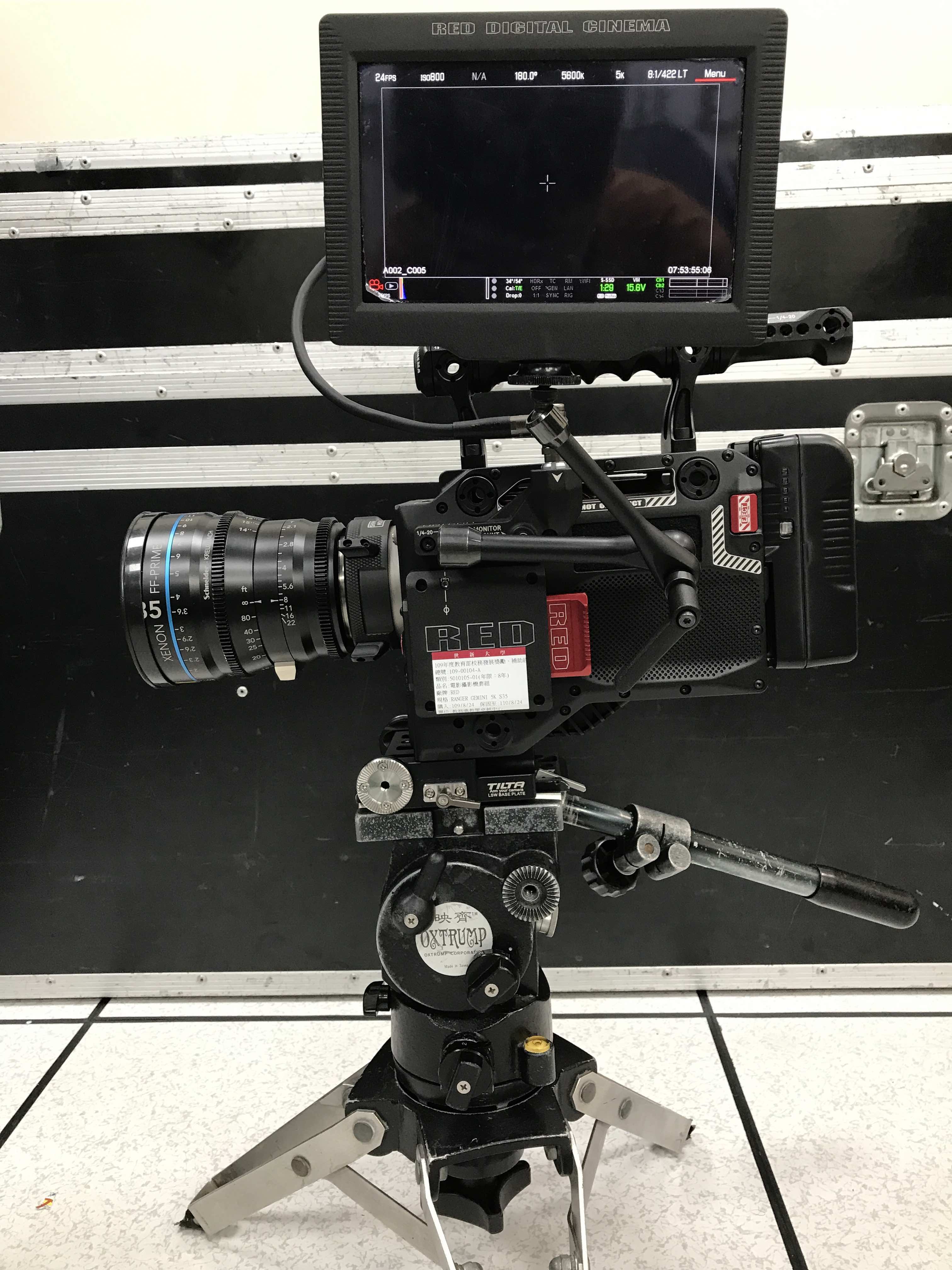

    二. 配件

  16. Monitor:RED Pro Touch 7.0
  17. 480G SSD X4 與 MINI‐MAG讀卡機
  18. Red小怪手

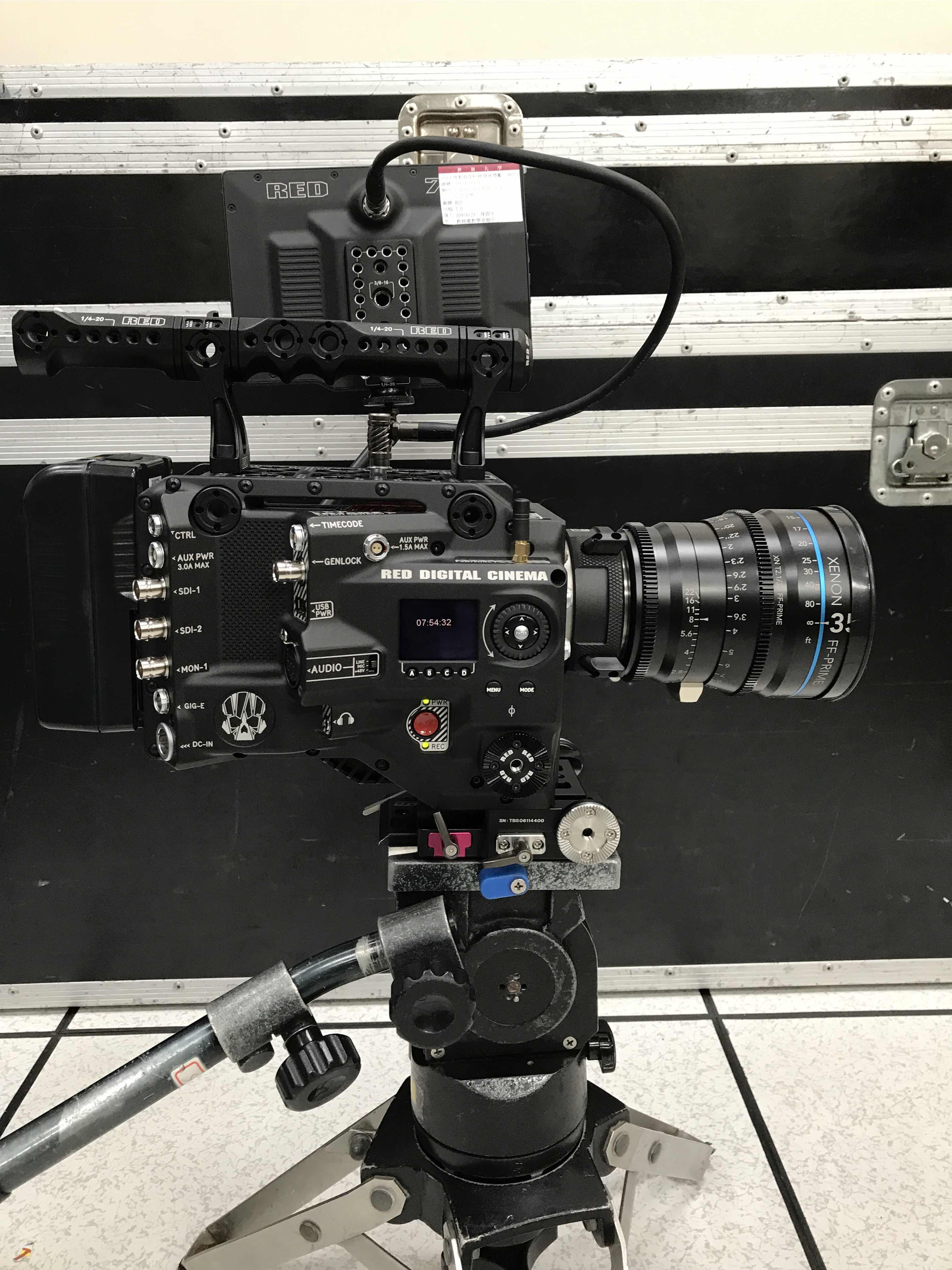

  19. Monitor訊號線 X1、USB‑C(Tape‑C)to USB‑A X1、USB‑C to USB‑C X1 page9image13890352%E5%89%AF%E6%9C%ACpage9image13889936%E5%89%AF%E6%9C%ACpage10image13738528%E5%89%AF%E6%9C%ACpage10image13741232%E5%89%AF%E6%9C%AC

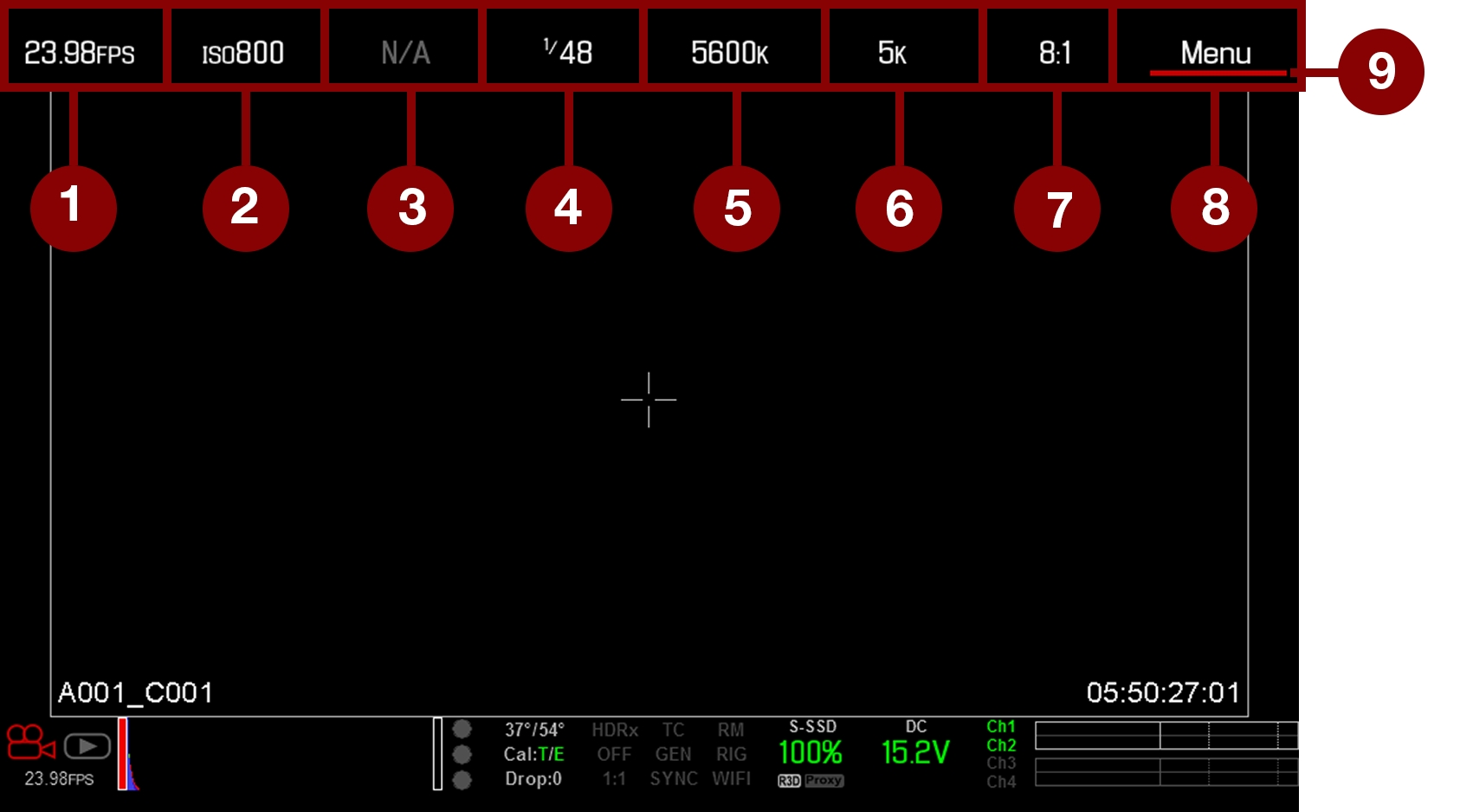

    三. 機身外部配置 四. 機身內部基本設定 23%2088p3%20BoG00%20NA

    1. 格率FrameRate(fps)
  20. ISO(原生為800及3200，僅為數據資訊，在RAW模式下可於後期調整) 3. 光圈Aperture資訊(F‑Stop，須配備電子接環鏡頭)
  21. 曝光Exposure(Shutter)，可選擇顯示開角或快門速度
  22. 色溫ColorTemperature，調整白平衡Whitebalance與色偏Tint
  23. 解析度Resolution與片幅比例
  24. 色標Cursor
  25. REDCODE®壓縮比
  26. Menu
  27. 色標Cursor

23%2098rps

  1. 鏡頭資訊，須配備電子接環鏡頭 2. 自動對焦狀態(學校無此配備)
    1. 中央點
    2. 遮罩FrameGuides
    3. 檔名ClipFilename 6. 時間碼Timecode

23%2098rps

  1. 相機模式態(現場或回放)

    1. 曝光狀態/直方圖Histogram 3. 機身資訊
    2. SSD狀態
    3. 電力狀態
    4. 音源狀態 • 直方圖Histogram: RAW
    5. RAWLevelBar左側:此側亮起代表畫面曝光不足(噪點) 2. RAWLevelBar右側:此側亮起代表畫面曝光過度(過曝) 3. RGB直方圖
    6. 紅綠燈

    • 回復原廠設定: 路徑:Menu > Setting > Maintenance > Restore System 有Reset Defaults與Wipe Camera兩個選項，差別是Reset Defaults僅重置使用者設定，Wipe Camera則是完全回復原廠狀 態，一般狀態下建議使用Reset Defaults，避免完全重置的繁瑣 程序。

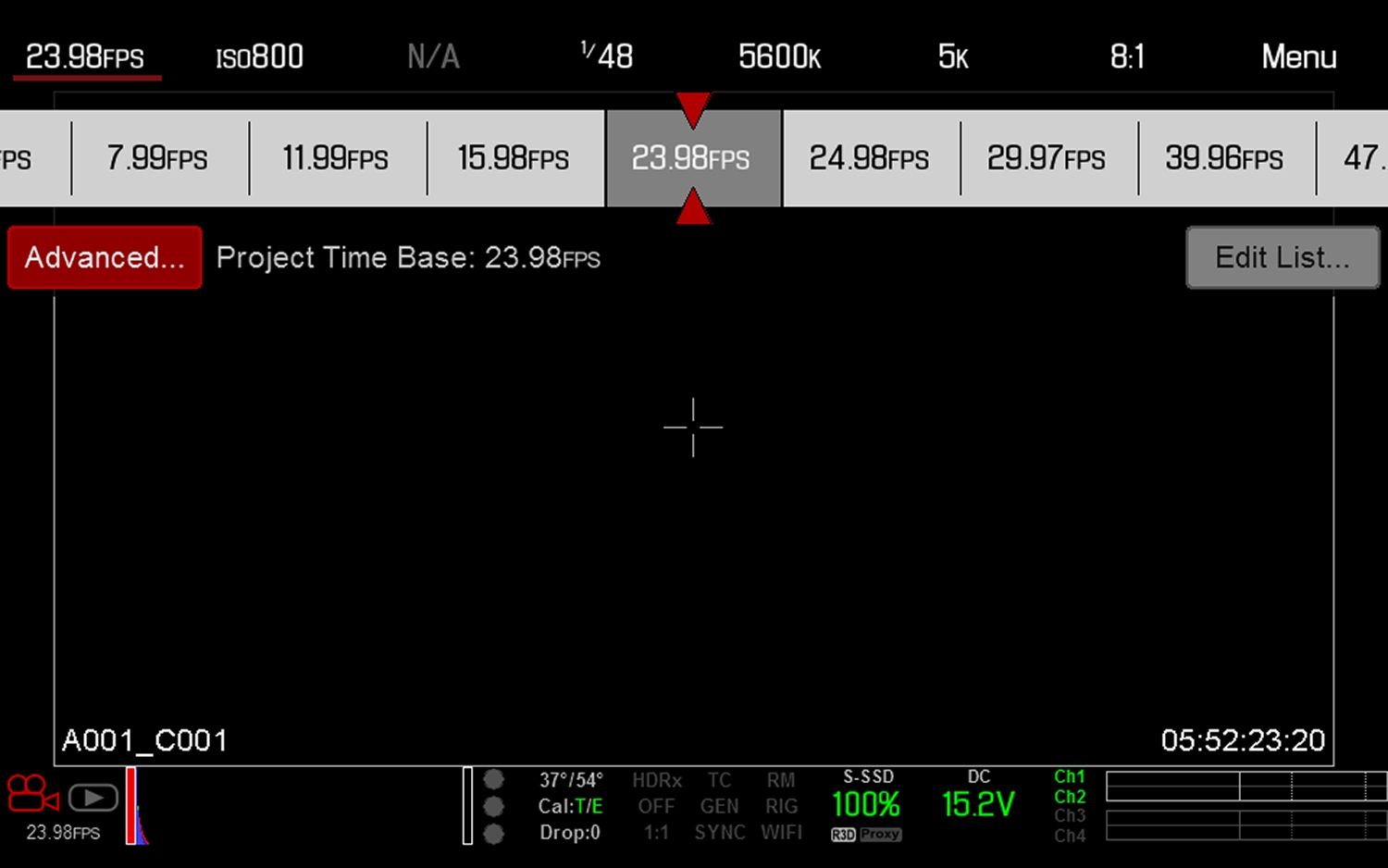

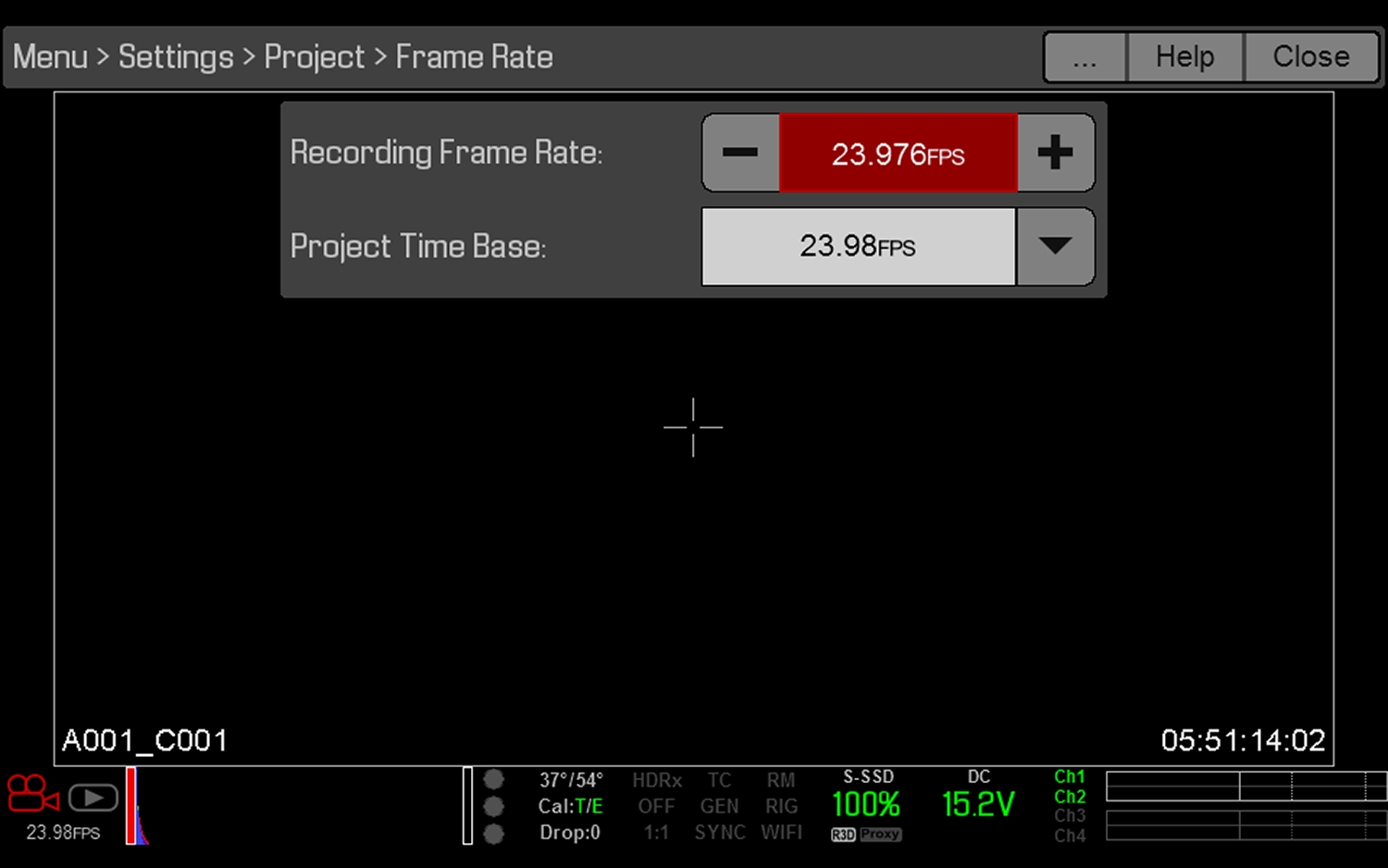

    1. 錄製格與基礎格 選取格率裡的Advanced進階 23%2098rps Menu%20Settingg%20%20Project%20%20Frame%20Pate Recording Frame Rate為錄製格，Project Time Base為基礎格 如選擇24格基礎格下以12格錄製，則會得到一倍快的影片，此功 能適用於縮時攝影，反之高速攝影亦然。 當錄製格與基礎格不一致時，字體顯示黃色，並無法收錄參考音

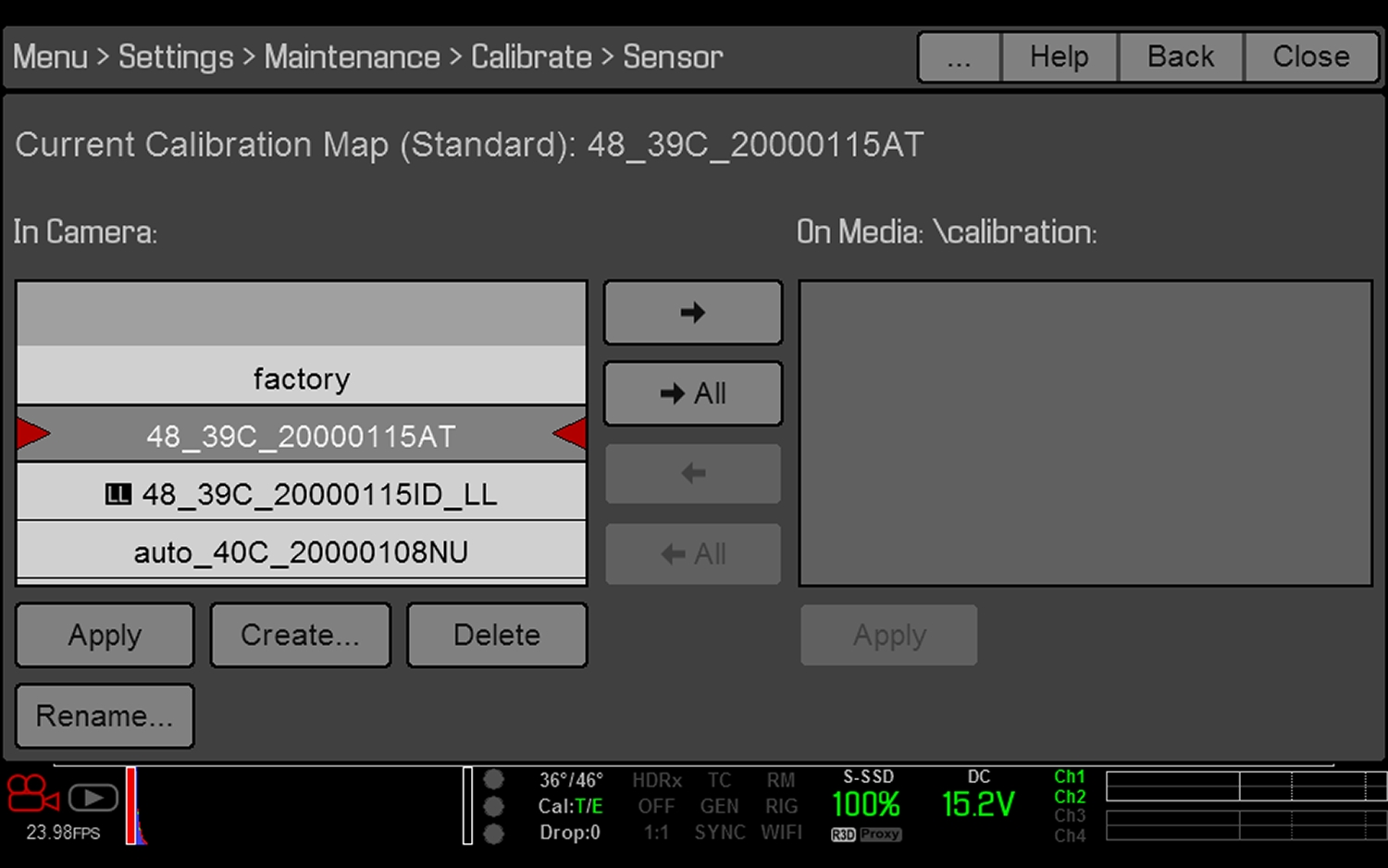

    2. Low Light 路徑:Menu > Settings > Maintenance > Calibrate > Sensor Gemini 5K的雙原生ISO分別為800及3200，低光模式即為3200 區間的動態範圍，在低光的環境下有更多空間，並可在後期軟體 任意調整。 雙原生ISO之動態範圍示意圖(以BMPCC 4K為例) Range Menu%20Settings%20Maintenance%20%20Calbrate%20%20Sensor Sensor Calibration Menu上有LL結尾的即為低光模式 Low%20Loht%E5%89%AF%E6%9C%AC Exposure Adjust:可在各ISO單位間細部調整

    3. REDCODE Redcode Raw是一種可變位元率的小波壓縮編解碼器，在機器記 錄影像時，將RAW感應數據有效地進行壓縮，這些位元率分別代 表了了不同的壓縮比例。(如12:1、9:1、預設的8:1等) Redcode是一種以「有損數據壓縮」的編解碼器，代表了其數據 解壓不會完全還原攝影機所捕捉的原本影像資料，惟Red聲稱 Redcode為「視覺上無損的」，因此在一般裸眼之下無法察覺資 訊損失。

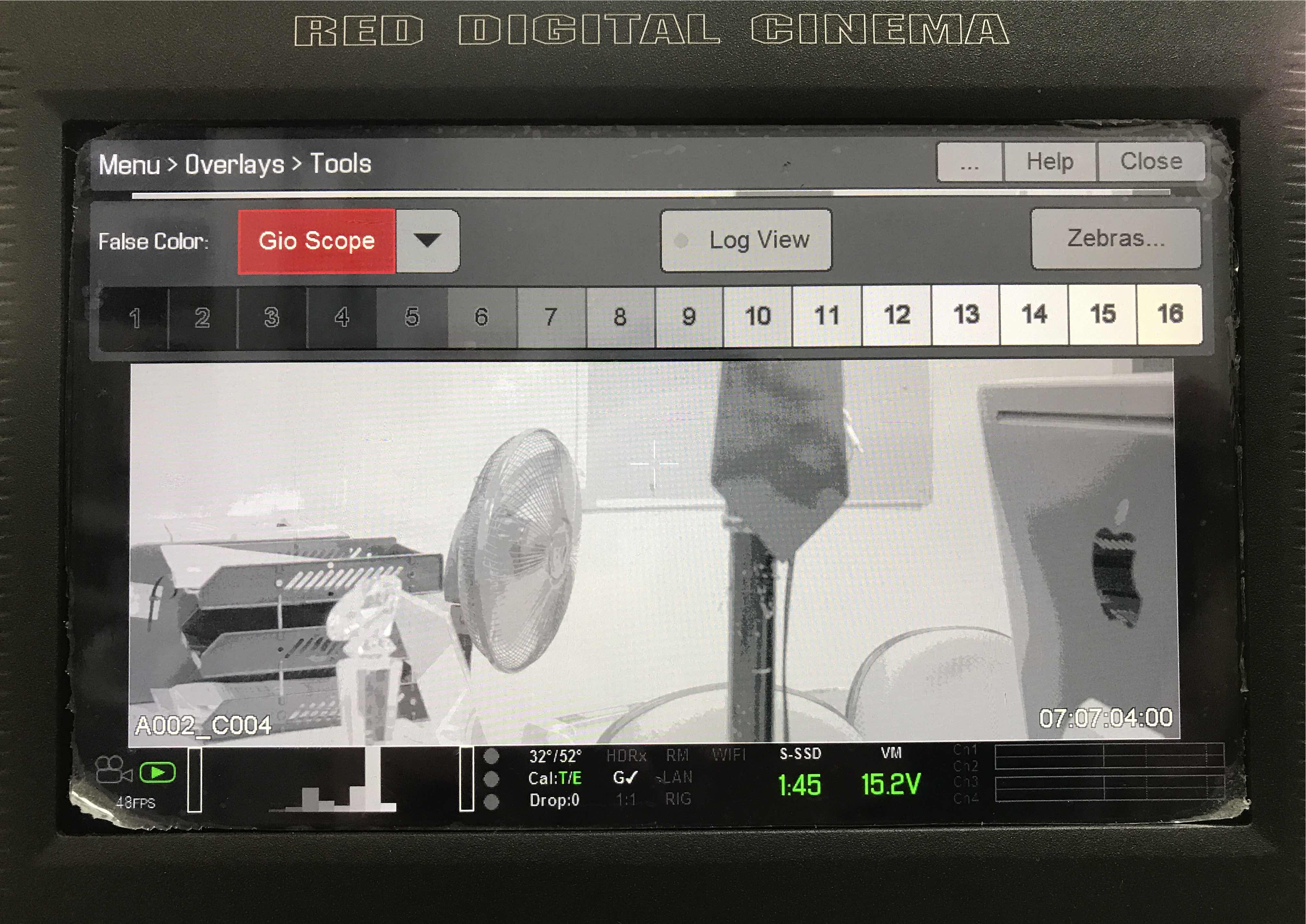

    4. 曝光與監看 在Raw錄製模式下正確監看 False color(偽色圖)需選 「 Gio Scope 」，並有16檔對應顏色區域可分別選定監看(中灰為第11 檔)。 colorphecker%20Bum%20colorchecker%20Bre%20oolorehecker%20Hul%20colorchecker%20Buml%20colordhecker%20Gms%20coclorchecker%20Br%E5%89%AF%E6%9C%AC 145%20152v%E5%89%AF%E6%9C%AC

    5. 黑平衡 在新地點開拍前應重新校正黑平衡，另外在溫度/曝光時間(格 率、快門開角、快門速度)有大幅變化時、T/E 亮黃燈，以及韌體 更新後也需重新校正黑平衡。 在Gemini的機型建議使用手動黑平衡，較為精準與省時。 路徑:Menu > Setting > Maintenance > Calibrate > Sensor 黑平衡步驟:

    6. 設定適合該拍攝環境溫度的Target Temperature(目標溫 度)

    7. 等待攝影機達到設置的目標溫度

    8. 蓋上機身蓋，確保電量充足並無漏光，即可開始進行黑平衡 (約需5~10分鐘)

    9. R3D檔案 不論在UDF還是FAT32格式下，超過4G便會自動分割，但不影響 機內的回放。 市面上主要後製軟體均可統一匯入。 另可同時錄製Apple Prores作為小檔，風格化的預覽均會寫入， 建議選擇UDF格式避免一起分割。

    10. 參考資料:IPP2，RED 第二代影像處理流程(Image Processing Pipeline 2) 在IPP2的模式下有比起以往RED機型較為簡易的處理流程，可直 接套用 3D LUTS進行調色、輸出轉換、監看等。

    IPP2簡化了RAW到SDR/HDR的圖像處理，以RED寬色域色彩空 間(REDWideGamutRGB)處理素材，並以Red IPP2 Log(Log3G10)對其進行編碼。 RWGRGB是一種新的色彩空間，它包含所有RED可以生成的所 有顏色以保護高光。 簡而言之，IPP2更好地處理了高光，並且能夠在以前不可見的高 光中顯示細節。 另需注意，IPP2比以往的顏色設定亮一檔(DragonColor和 REDGamma) 極限色彩: 色域邊緣不再變得過於飽和或強烈，如霓虹燈、尾燈等看起來更 更有層次，實心色塊出現的頻率更低。 Highlight Roll‐Off: Highlight Roll-Off是可調節的，更平滑且不突⺎，最明顯反映在 背景高光、強烈反射以及包含光源的畫面。 Mid‐tone & Shadow: 中間色調顏色比較不會有奇怪的顏色變化，保留整體對比度的同 時，還可以更好地保留陰影細節。 Details: 新演算法將RAW數據中的RGB轉為全彩色像素，可以在相同分 辨率下擠出更多的細節(意即更低的雜訊)。 路徑:Menu > Image > Image Pipeline > Options

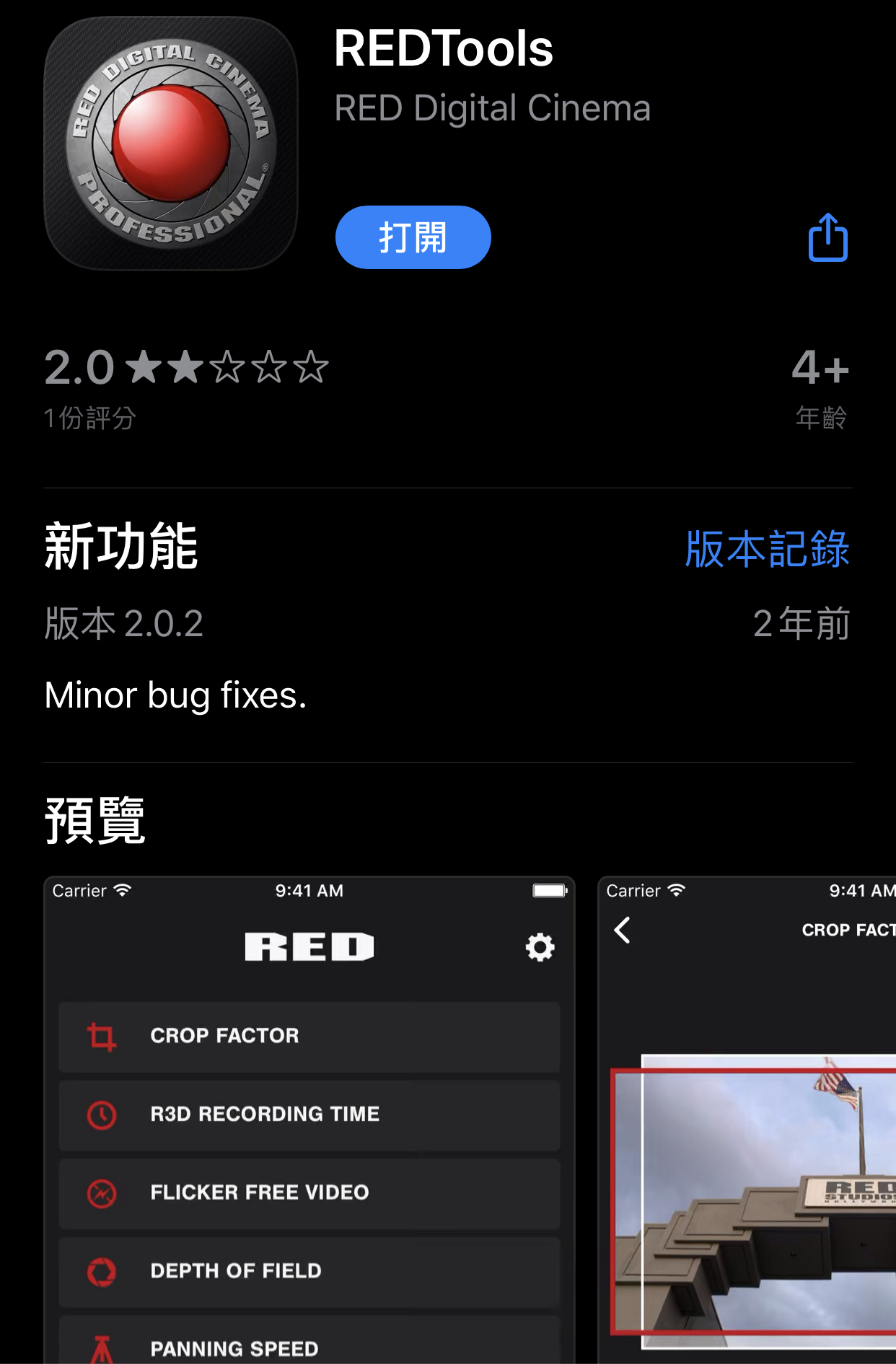

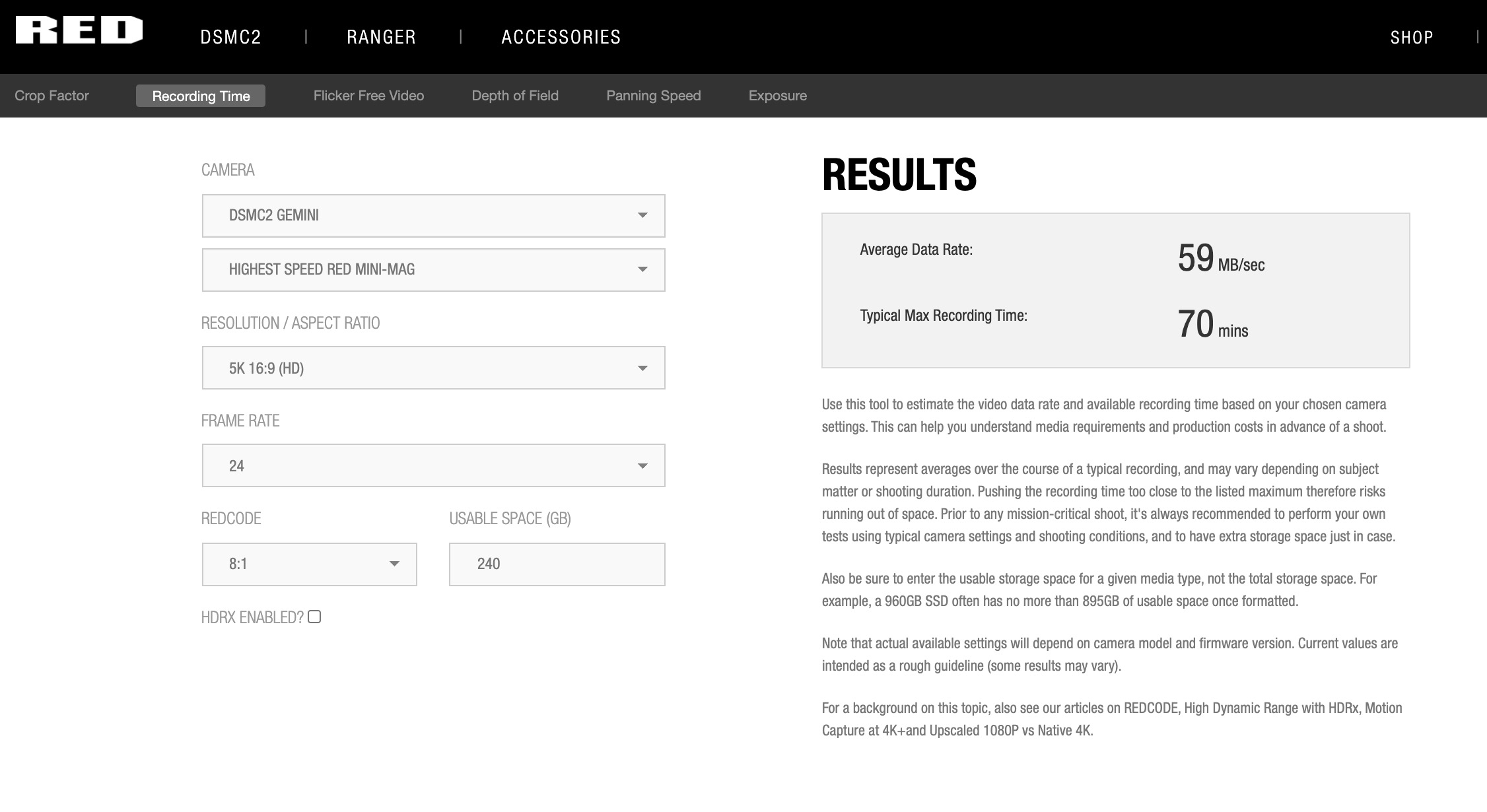

  1. RED Tools 記憶卡錄製時間、裁切比例、避免閃頻格率開角組合、救檔軟體 REDUNDEAD等等 網頁版: https://www.red.com/recording-time RESULTS

REDTools App Store: https://apps.apple.com/tw/app/redtools/ id894739141

Google Play: https://play.google.com/store/apps/details? id=com.redtools

技術規格資料、圖片來源: https://docs.red.com/955–0192_v7.3/RED_RANGER_GEMINI_Operation_Guide_v7_3.pdf COPYRIGHT © 2020 RED.COM

特別感謝 王子碩學長
