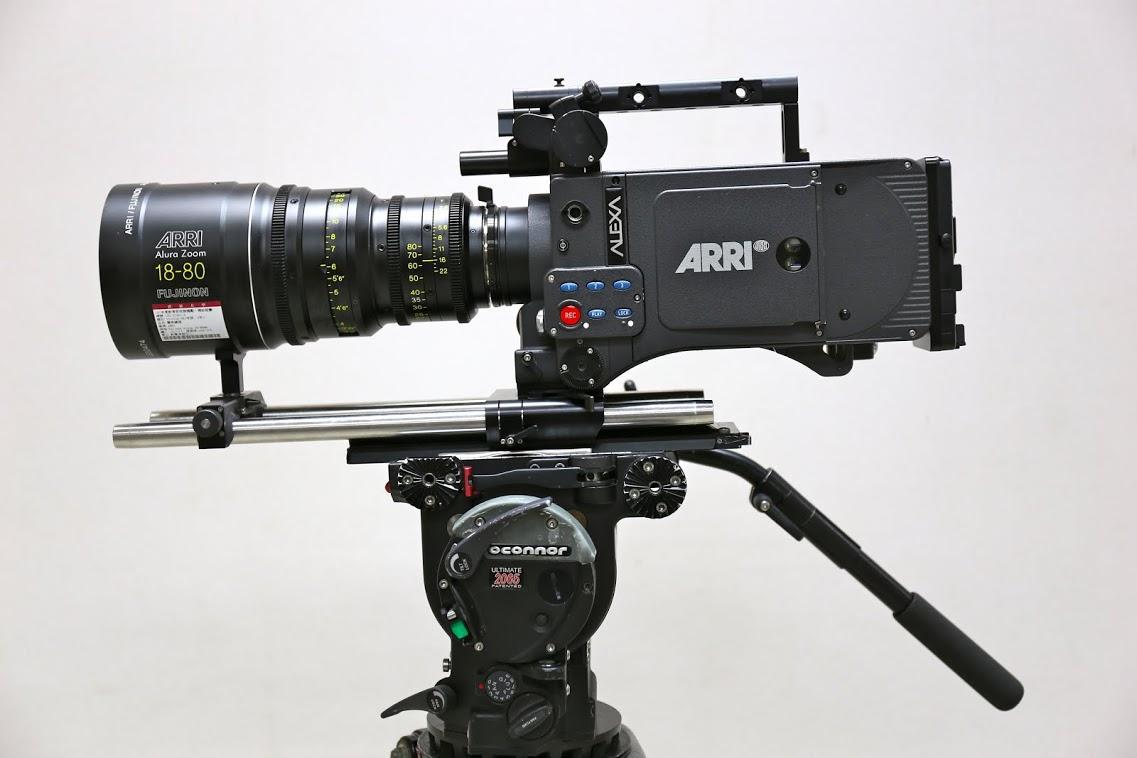

ARRI Alexa Classic講義

img14 講義編寫人 創碩四:鄭淳澧 創碩三:楊承學、吳姵諭

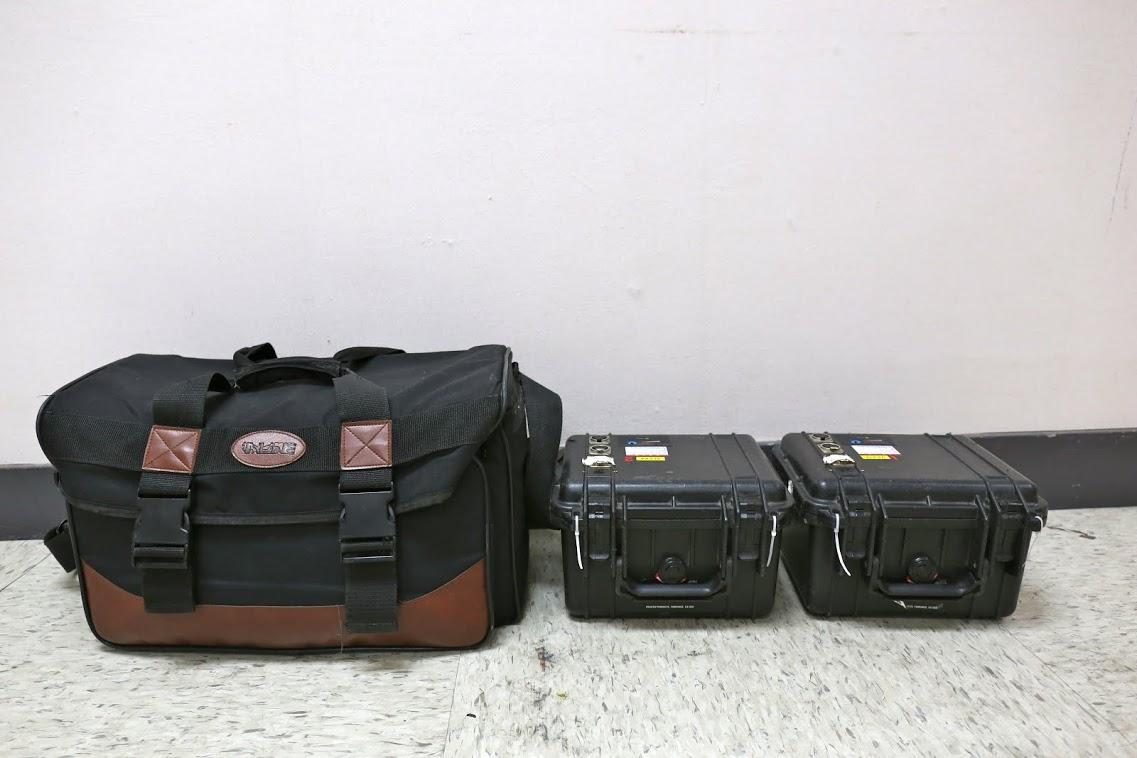

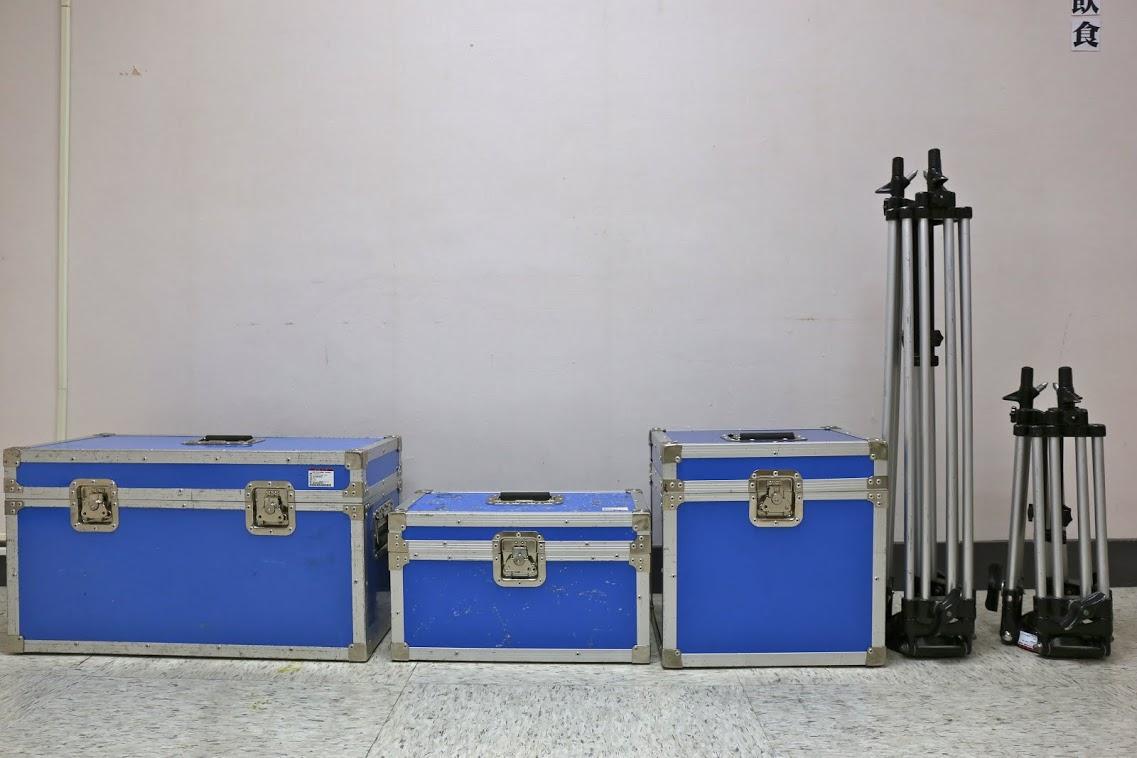

一、外觀及配件 借用 Alexa 時，共有三個攜行箱(機身箱、鏡頭箱、油壓頭箱)及兩支腳架(高 腳、矮腳) img19 還有一個攜行袋、兩顆大電 img20

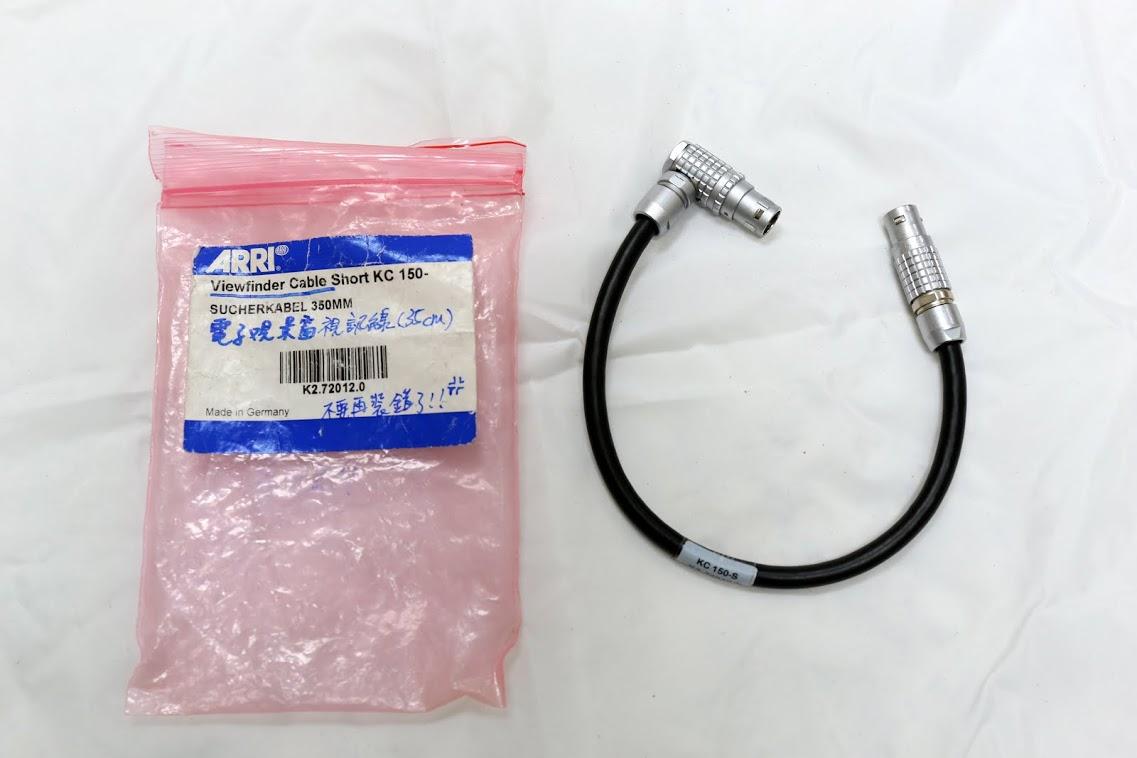

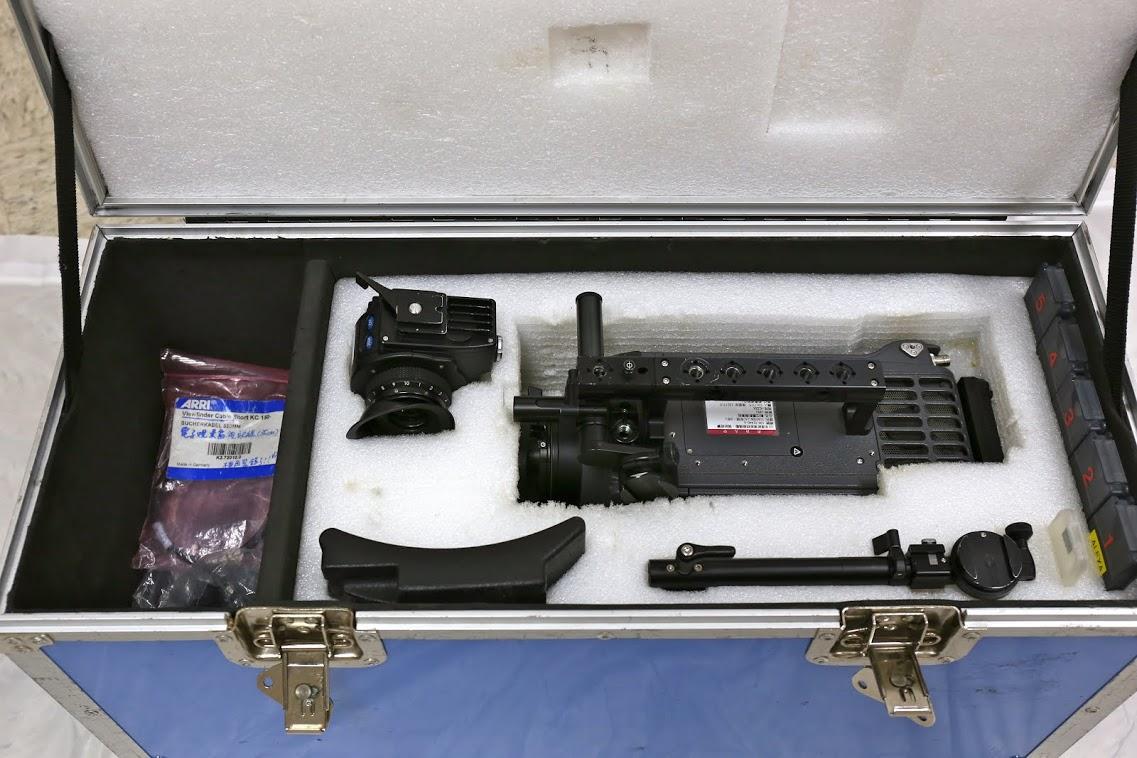

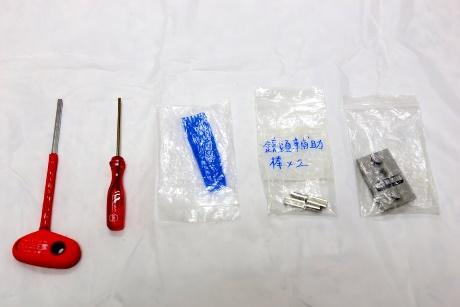

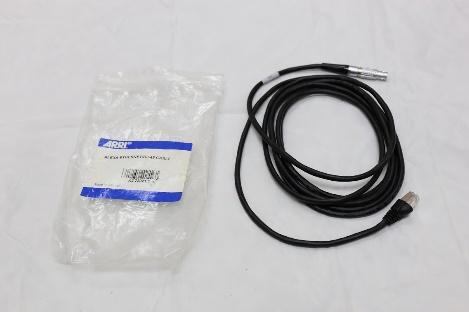

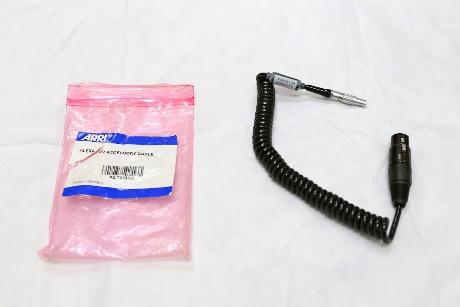

  1. 機身箱 (1)概略介紹 由左至右，由上到下 線材(主要有大電的電線、電子觀景窗視訊線)、電子觀景窗、機身、肩墊、電 子觀景窗長桿(配合長視訊線使用)、SD Card(一張 SD、一張 Micro SD 及轉卡)、 六張 SxS Card(在不外接儲存裝置下，以 SxS Card 記錄) img28 (2)電子觀景窗視訊線(長線袋透明無色，短線袋粉紅色，圖為短線) img29 (3)空氣噴球 img32 (4)其他線材與小工具(不會用到的線材、小工具已收起來) img34img35img36

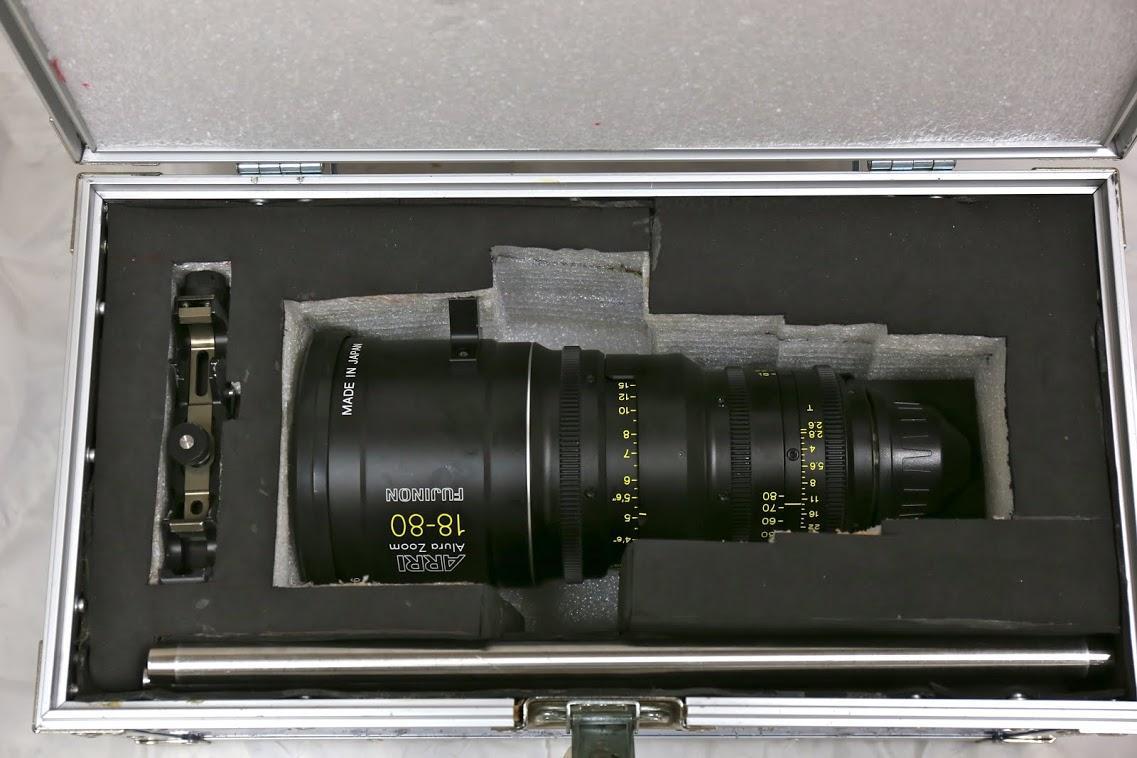

  2. 鏡頭箱 鏡橋、18–80 mm 變焦鏡頭、兩根象牙桿 img39

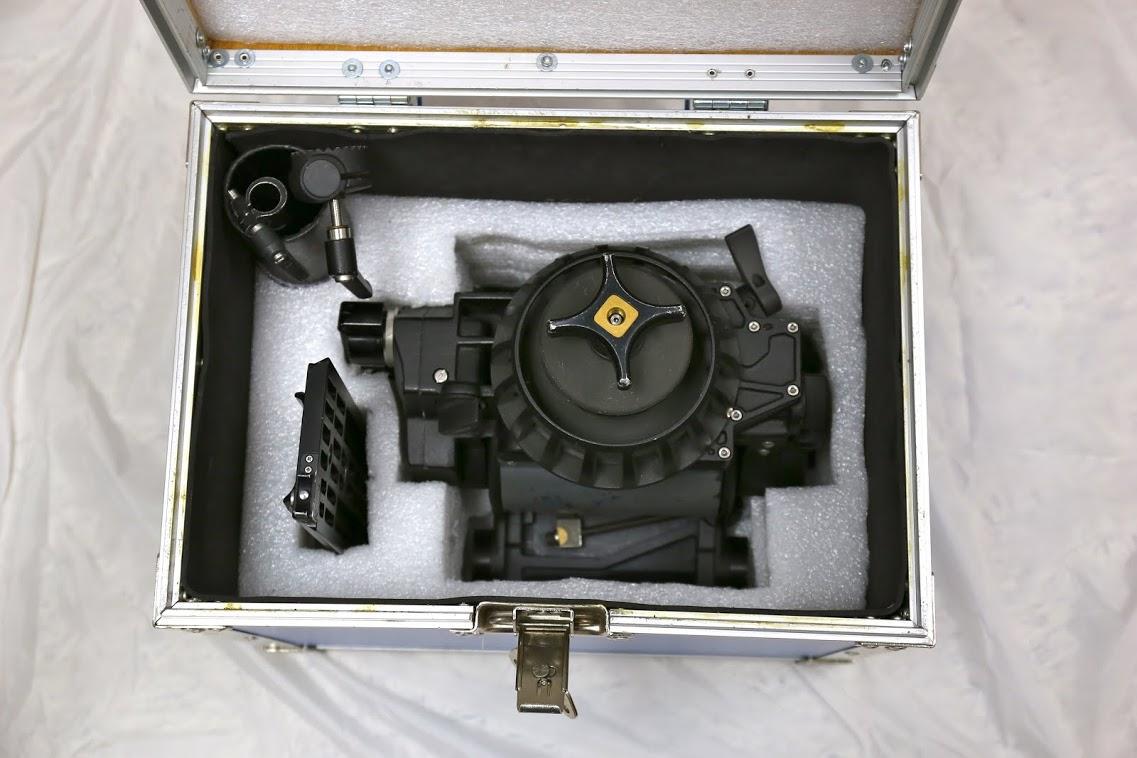

    1. 油壓頭箱 組合式 PAN 桿、油壓頭(油壓基座與鎖頭)、底板 img40

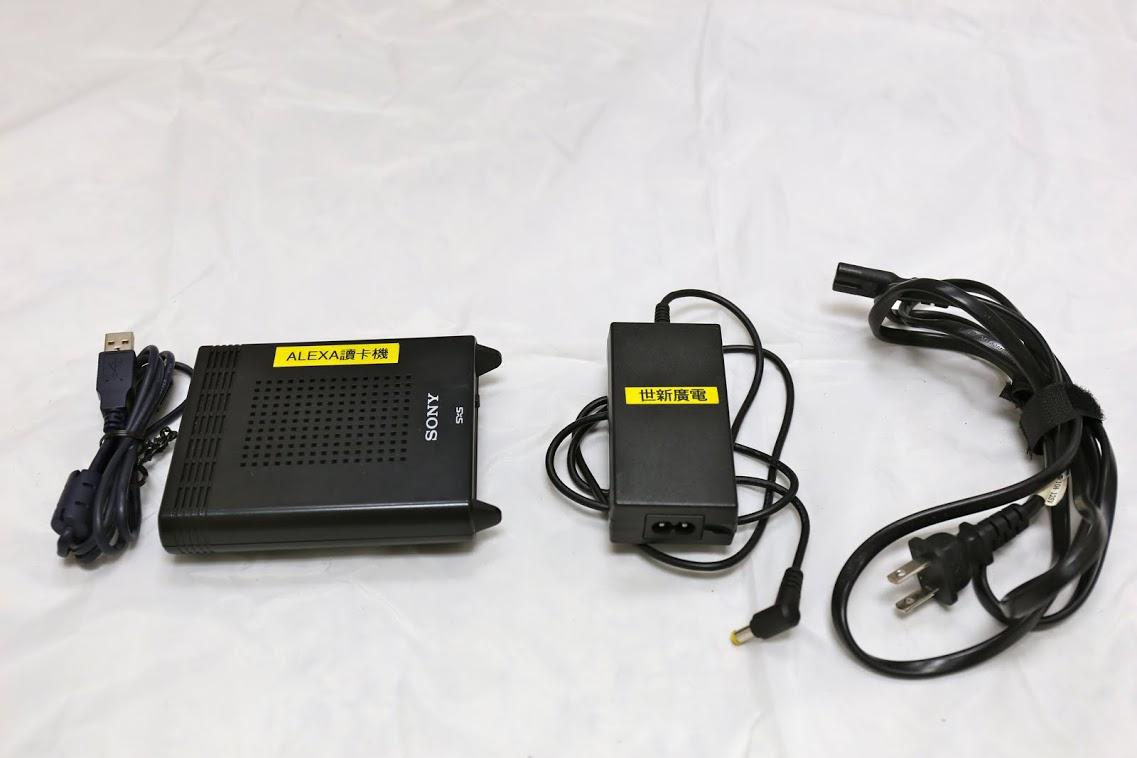

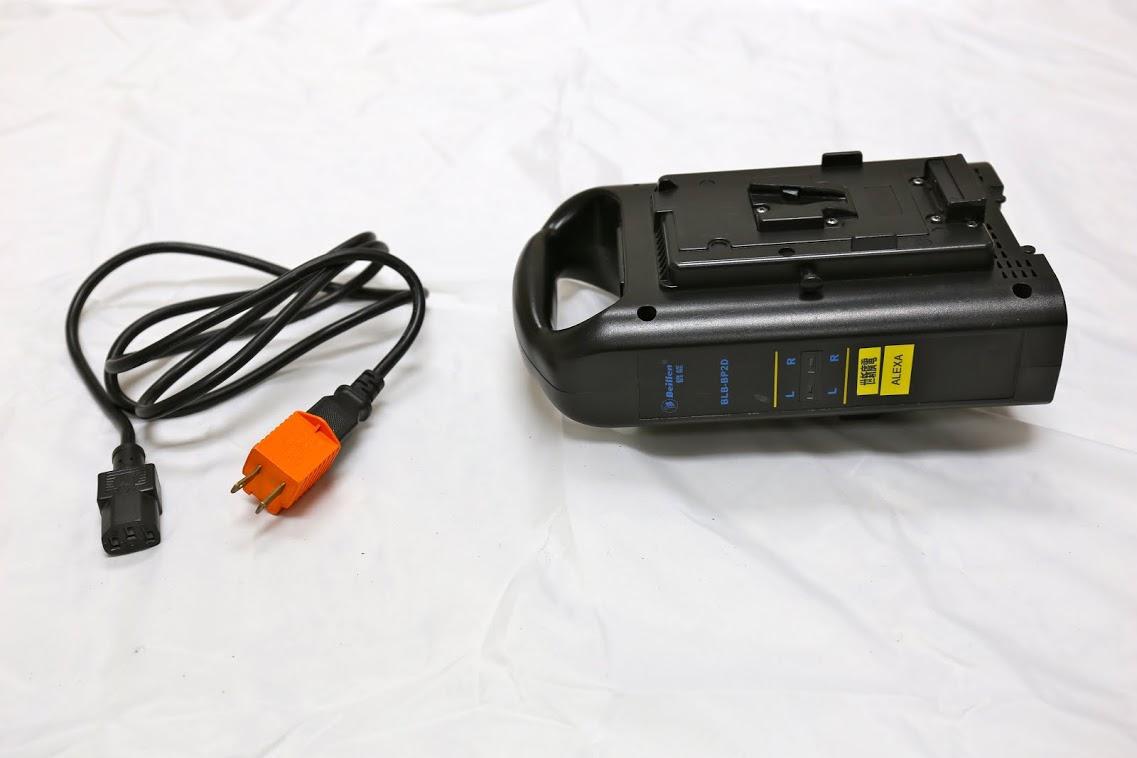

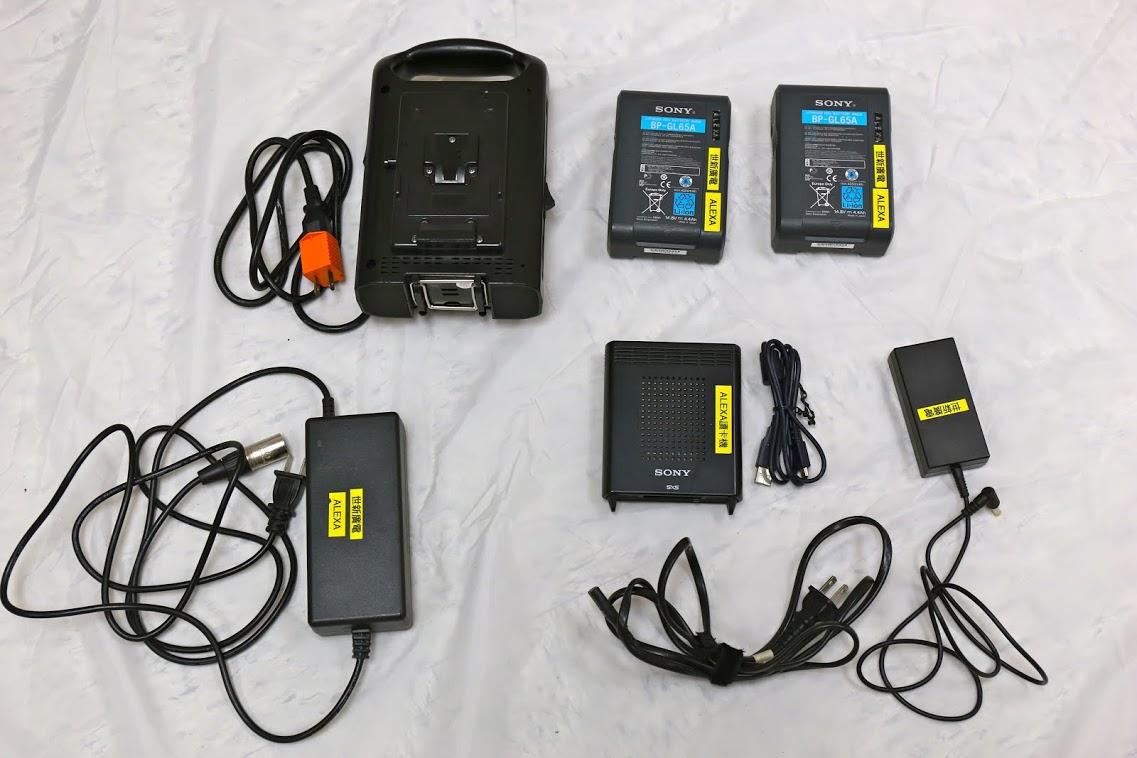

  3. 攜行袋 V 掛充電器、兩顆 V 掛(一號蘋果盒)、大電充電線、讀卡機(二號蘋果盒) p.s. 二號蘋果盒內有讀卡機、USB 傳輸線及電源線 img43 (1) V 掛兩顆 img44 (2)電源線與 V 掛充電器 img47 (3)讀卡機組(USB 傳輸線、讀卡機、電源線) img48 二、上機步驟

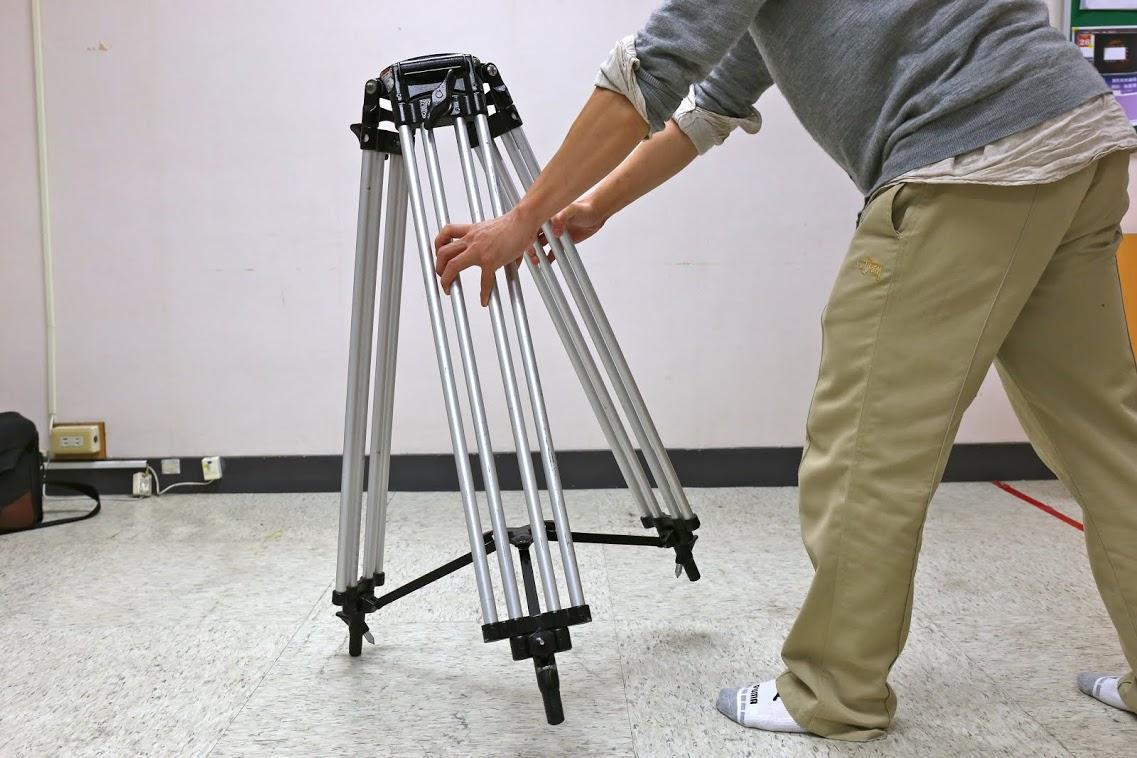

  4. 先將腳架一腳抵住地板後，穩定攤開另兩腳。 img51

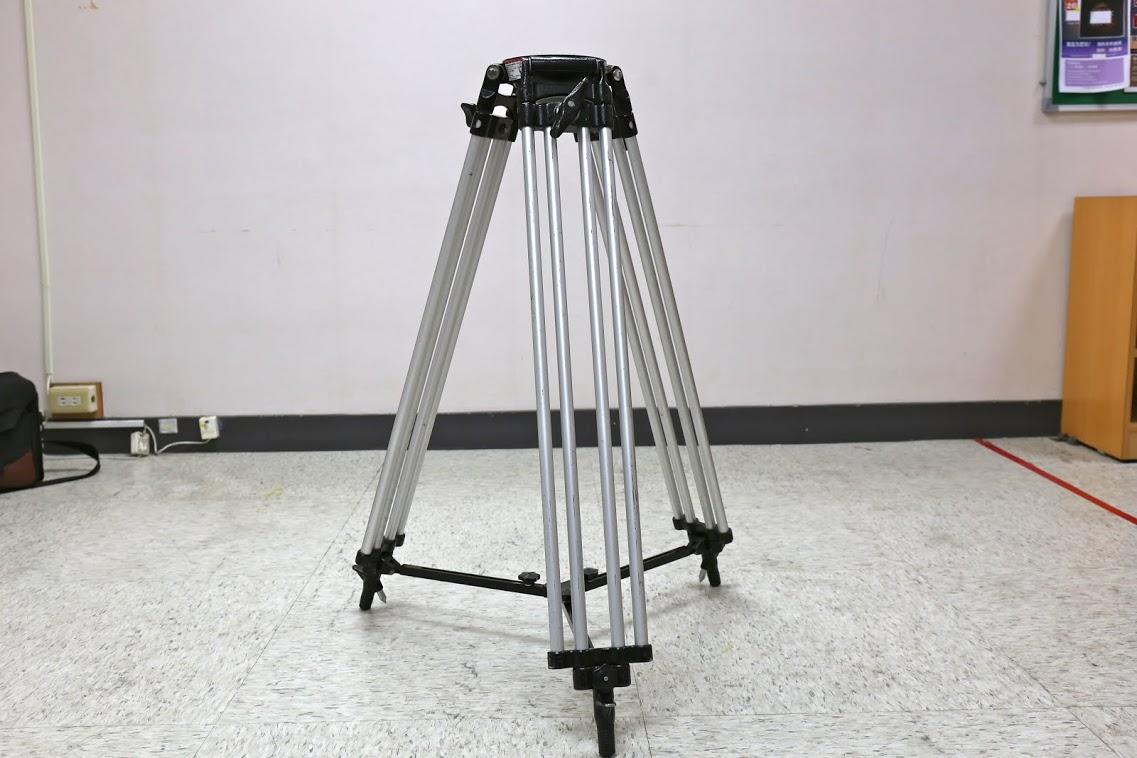

  5. 注意 Alexa 上機位置，因兩邊需要站攝影師及大助，故展開後，腳架的單腳在 後，兩腳在前。 img52

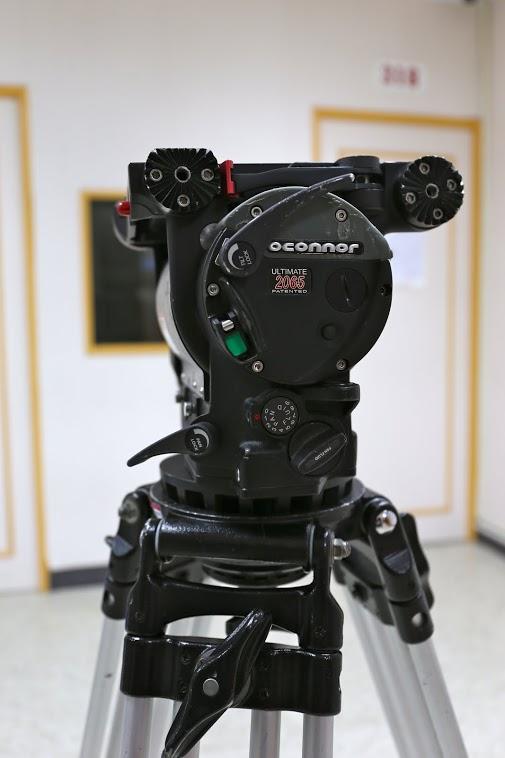

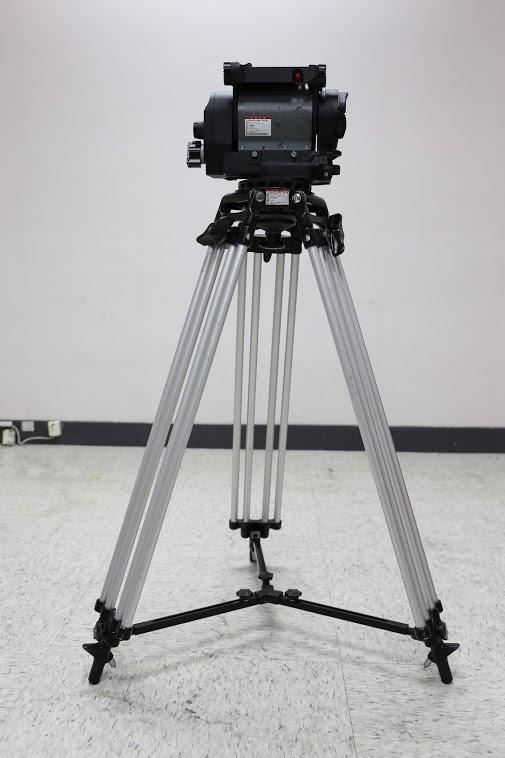

  6. 俯身將油壓頭抓穩後取出， img55 4.油壓頭上腳架時，注意紅色壓桿位置朝前，並與後方單腳相對， img56img57

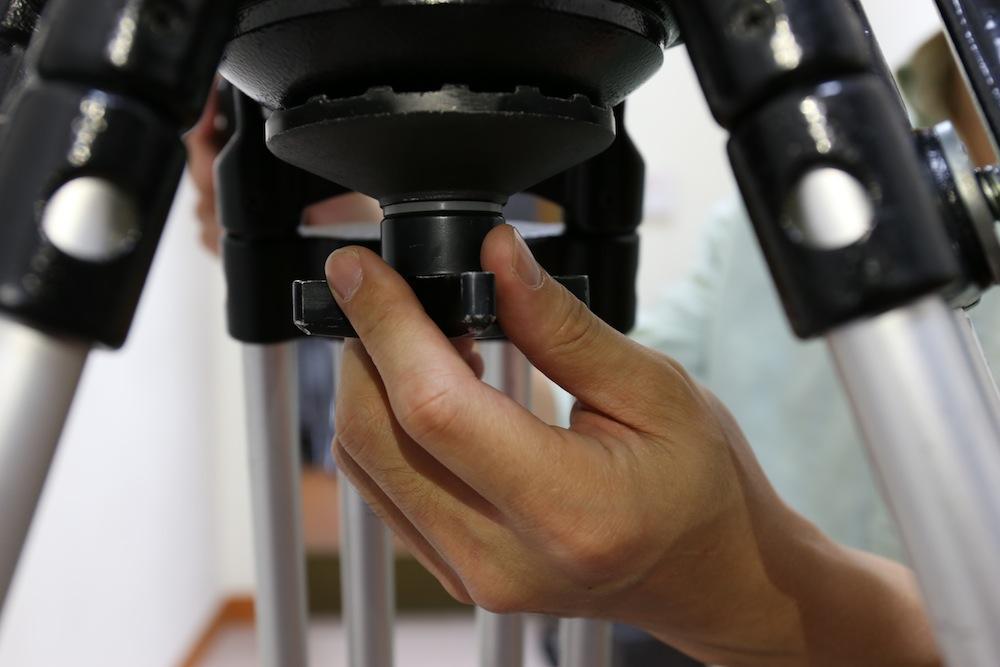

將油壓頭對好水平後，鎖上腳架。 img60

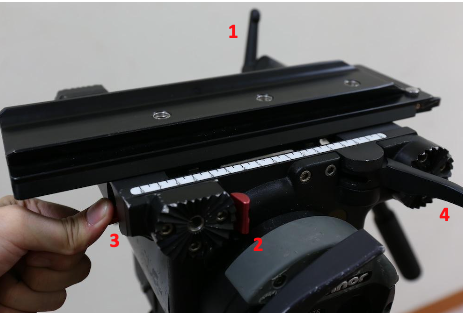

  1. 上 Pan 桿，鬆開左側底板安全鎖，壓下紅色壓桿裝上底板，再將安全鎖鎖上。 1 %E8%9E%A2%E5%B9%95%E6%88%AA%E5%9C%96%202025-09-21%20%E4%B8%8B%E5%8D%8810.44.56

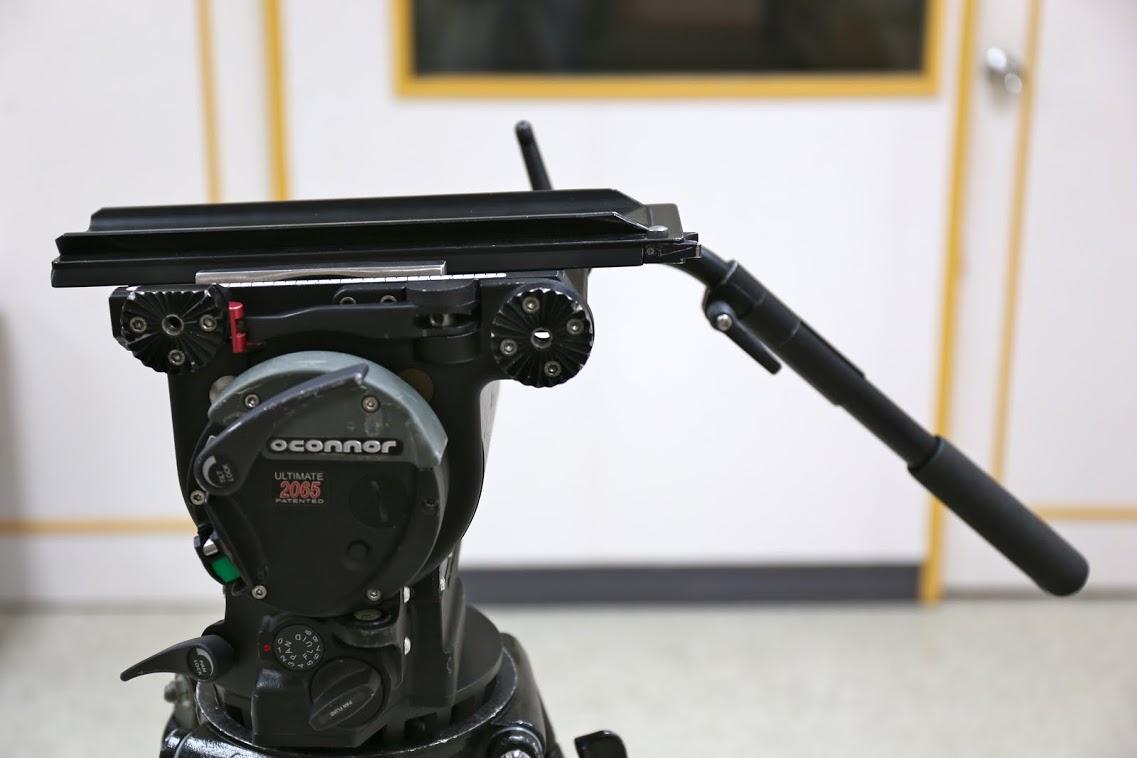

分解步驟(5.1) 鬆開左側底板安全鎖 %E8%9E%A2%E5%B9%95%E6%88%AA%E5%9C%96%202025-09-21%20%E4%B8%8B%E5%8D%8810.45.26 分解步驟(5.2) 壓下紅色壓桿裝上底板 %E8%9E%A2%E5%B9%95%E6%88%AA%E5%9C%96%202025-09-21%20%E4%B8%8B%E5%8D%8810.45.50 分解步驟(5.3)再將安全鎖鎖上 %E8%9E%A2%E5%B9%95%E6%88%AA%E5%9C%96%202025-09-21%20%E4%B8%8B%E5%8D%8810.46.10 完成圖 img69

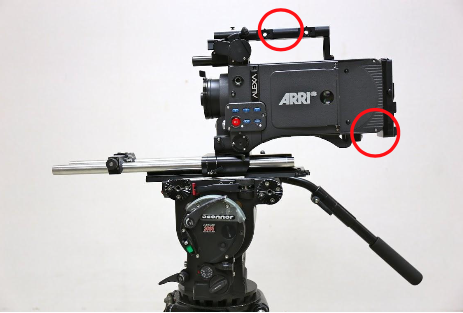

  1. 一手提取機身，一手扶持機身尾端，使之與底板接合，約裝至中央處鎖上， 接著裝上兩支象牙桿並鎖上，再裝鏡橋，鏡橋的 Arri 字樣朝外。%E8%9E%A2%E5%B9%95%E6%88%AA%E5%9C%96%202025-09-21%20%E4%B8%8B%E5%8D%8810.46.53

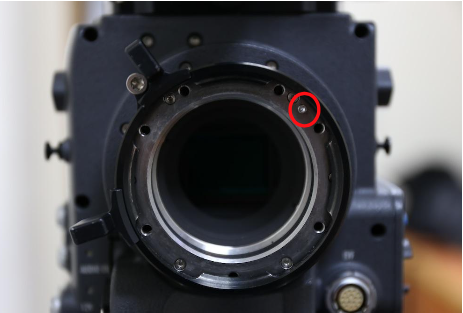

  2. 上鏡頭務必要兩個人，逆時針鬆順時針緊，注意 PL 接環右上角的螺絲，當鏡 身與機身確定接合後再將鏡頭鎖在鏡橋上。 %E8%9E%A2%E5%B9%95%E6%88%AA%E5%9C%96%202025-09-21%20%E4%B8%8B%E5%8D%8810.47.25 鏡身上的缺口與 PL 接環的螺絲%E8%9E%A2%E5%B9%95%E6%88%AA%E5%9C%96%202025-09-21%20%E4%B8%8B%E5%8D%8810.47.38 完成圖 img77

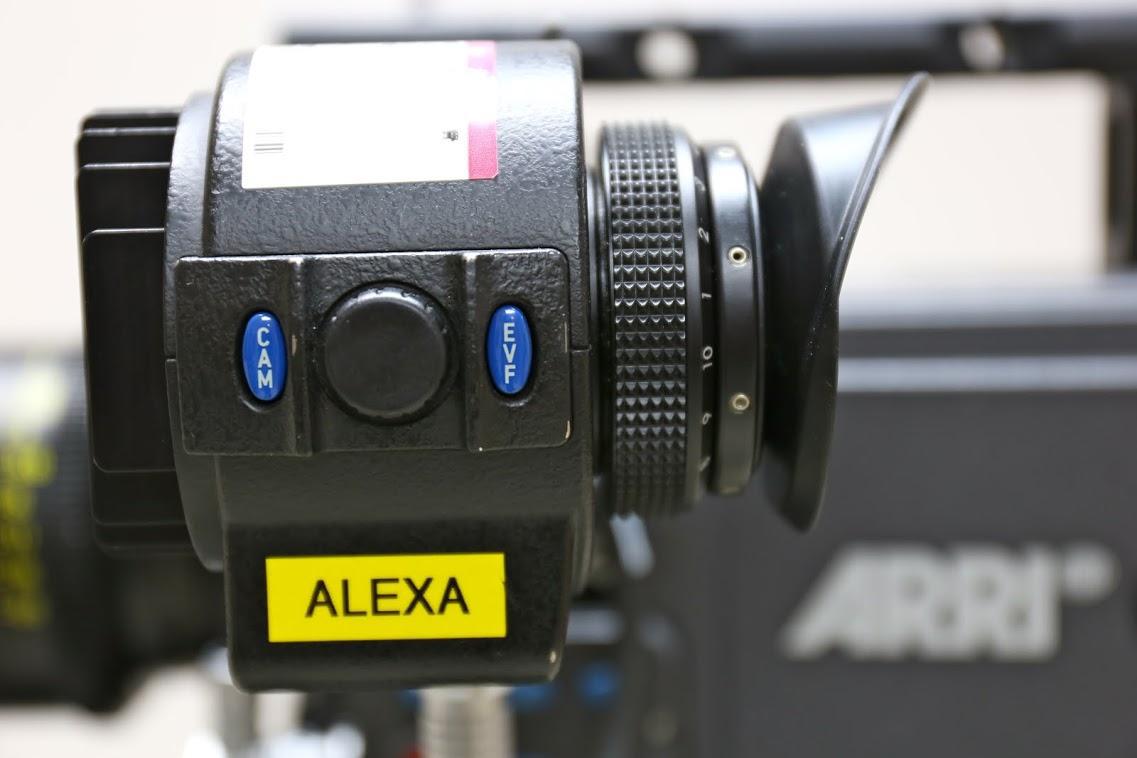

  3. 於機身左側裝上觀景器img80

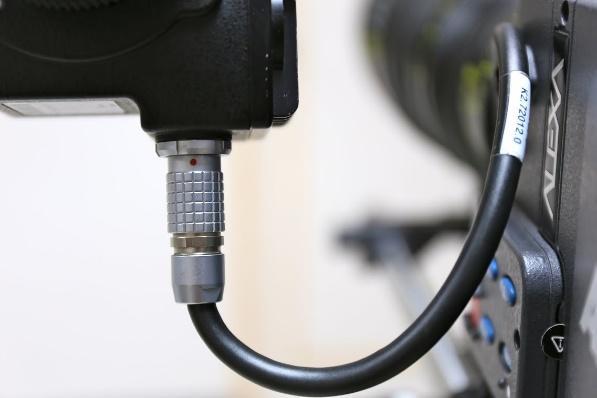

    1. 接上觀景器視訊線，注意紅點的位置，組裝時順著視訊線的線性。img81

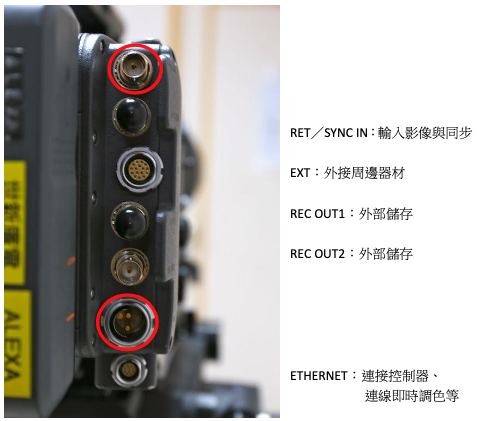

  4. 機身後方端子，在下方 BAT 處接上大電，而最上方 SDI 用來連接 Monitor RET/SYNC IN:輸入影像與同步 EXT:外接周邊器材 REC OUT1:外部儲存 REC OUT2:外部儲存 ETHERNET:連接控制器、 連線即時調色等 %E8%9E%A2%E5%B9%95%E6%88%AA%E5%9C%96%202025-09-21%20%E4%B8%8B%E5%8D%8810.49.40

注意大電是接在中間的孔，另一孔為充電用(已貼貼紙註明) img88

  1. 於機身左側裝上 SxS Card img92

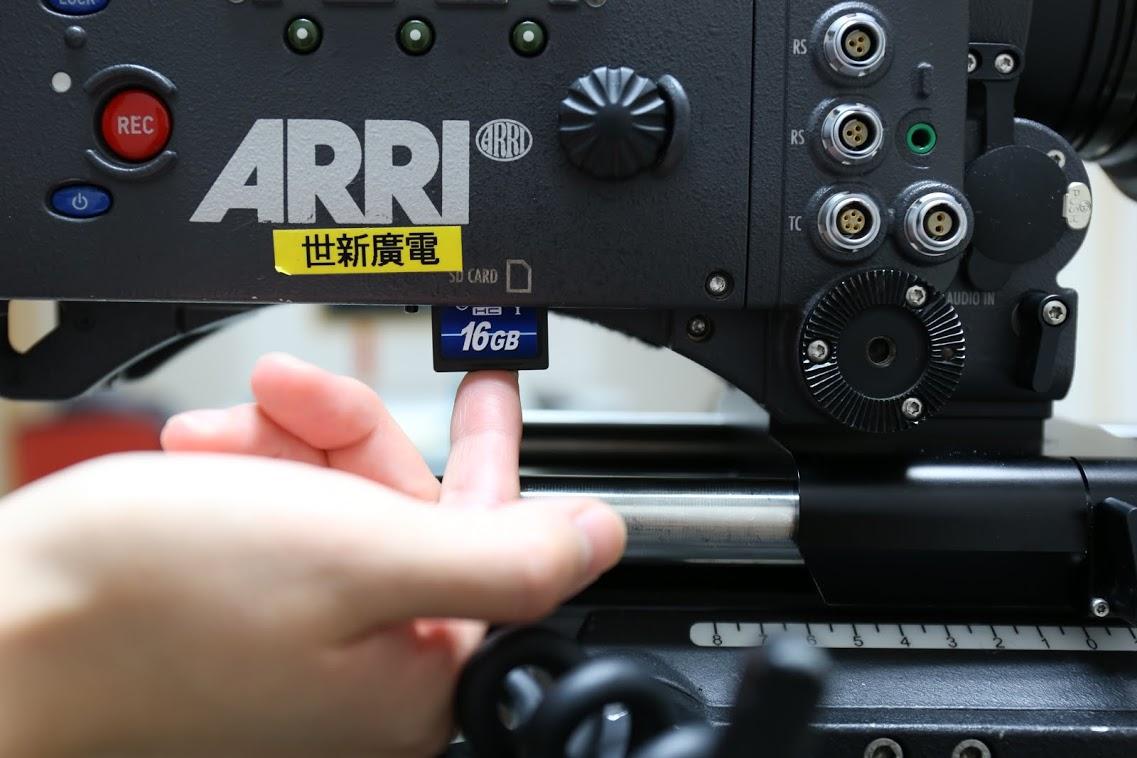

    1. 機身右側下方，裝上 SD Card，記得下方蓋要蓋上。 img93

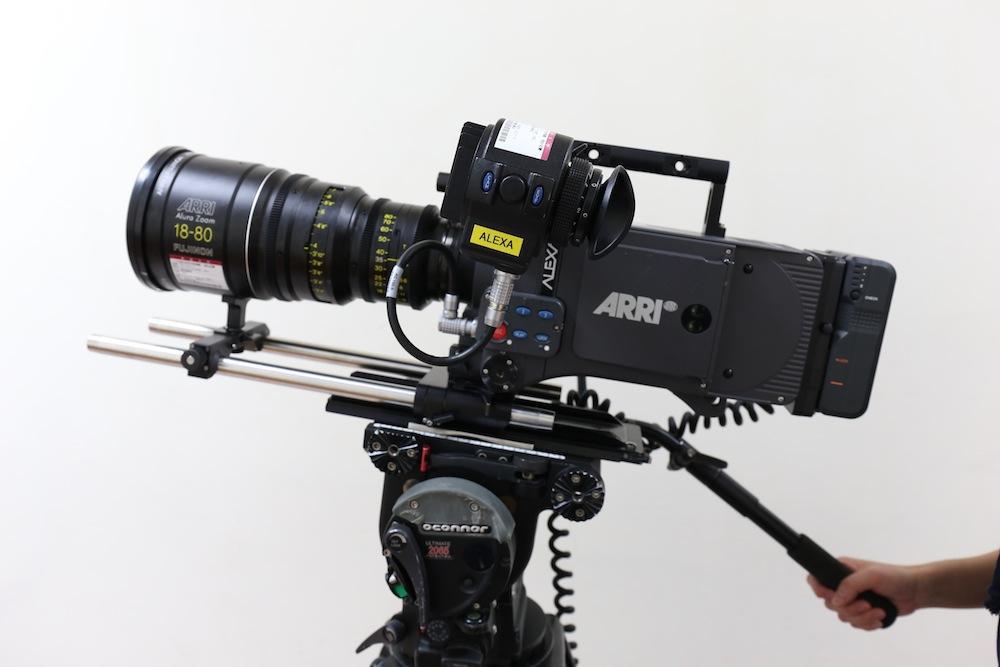

  2. 須做重力平衡，如不平衡要調整機器前後位置， img96

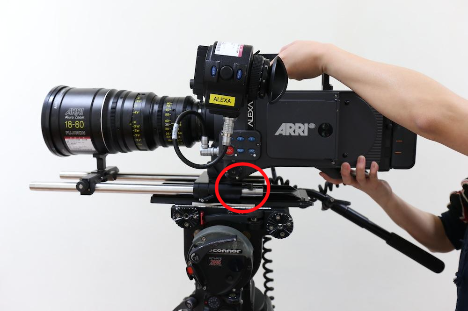

    1. 調整前後位置使之平衡後，將機身鎖在底板上。 %E8%9E%A2%E5%B9%95%E6%88%AA%E5%9C%96%202025-09-21%20%E4%B8%8B%E5%8D%8810.50.50 三、連接監視器

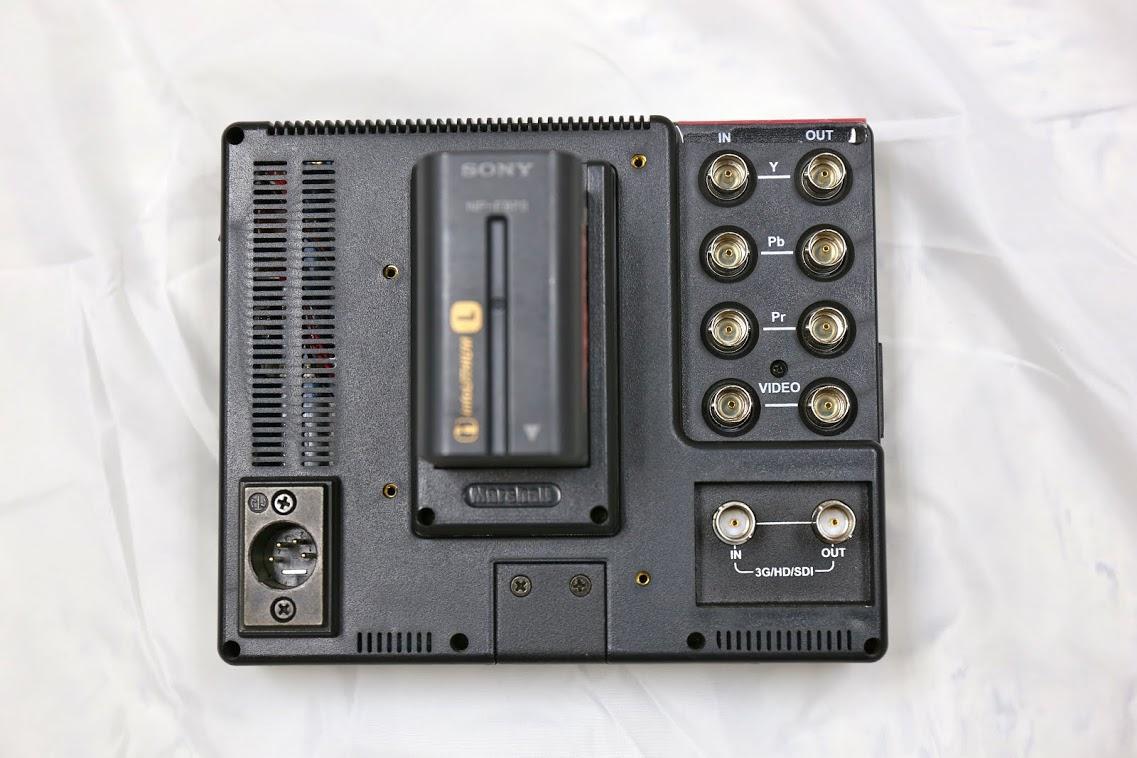

  3. 接上 Monitor，注意後方必須要有 SDI IN img100 四、外部操作

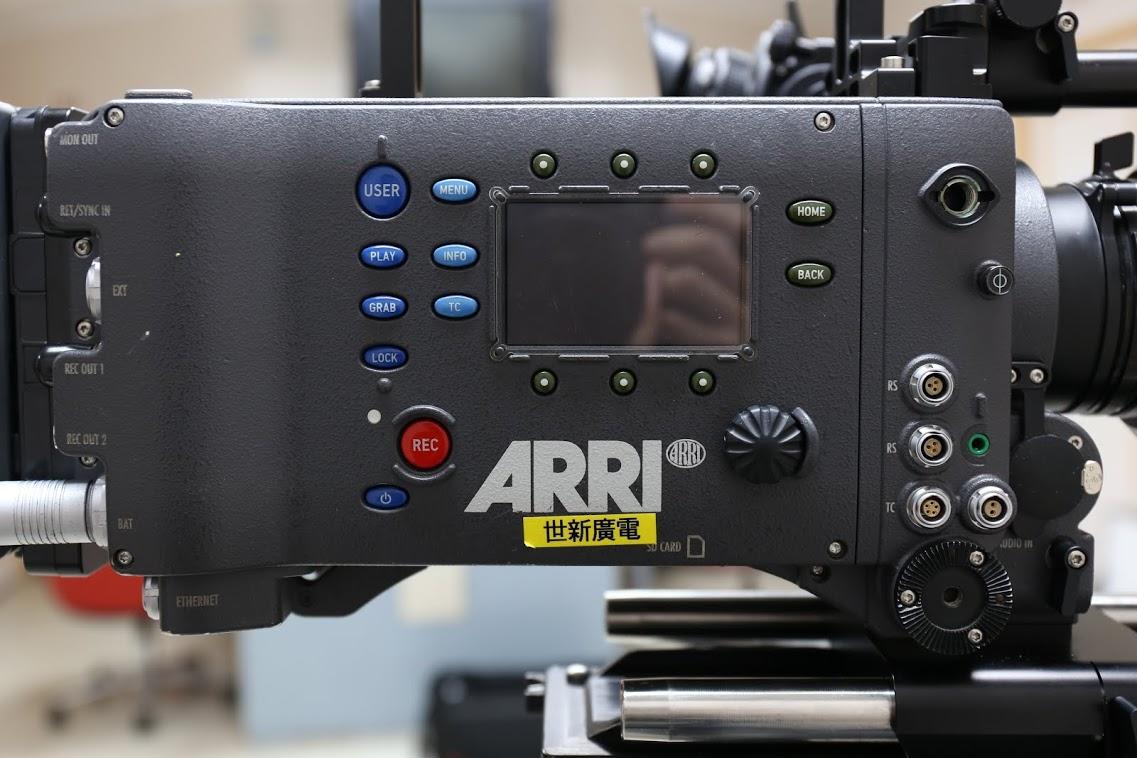

  4. Alexa 右側按鍵 img101 USER:設定快捷鍵 PLAY:播放與暫停 GRAB:擷取單張圖 LOCK:鎖住目前設定 REC:錄製鈕 MENU:選單 HOME:回主畫面 INFO:所有資訊 BACK:回上一頁 TC :時間碼

  5. Alexa 左側按鍵，1、2、3 為自訂快捷鍵， REC、PLAY、LOCK 與右側同。img104

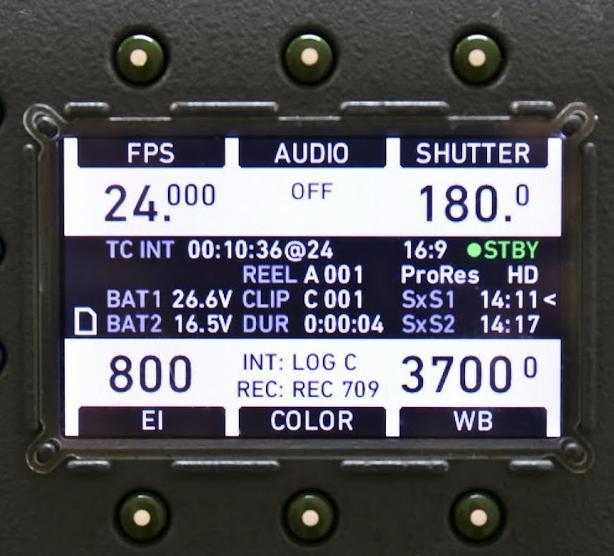

  6. Alexa 右側面板，上面三顆下面三顆，共六個按鈕分別對應不同調整img105 FPS:錄製格數(注意:若編碼設定為 Prores 4444，拍高格時有其限制) AUDIO:機上收音，一般不使用，故為 OFF，機上收參考音時為 ON SHUTTER:快門開角(注意:開角度會影響進光量，一般設定為 180 度) EI:曝光值，Alexa 原生感光度為 800 ASA COLOR:設定錄製與顯色的模式，LogC or REC709 WB:白平衡，以色溫表示，等同於調整類比時期的底片為日光片 or 燈光片。

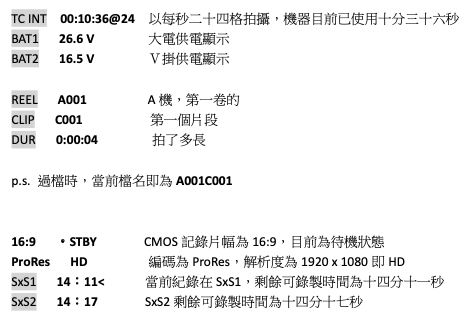

面板中央資訊: %E8%9E%A2%E5%B9%95%E6%88%AA%E5%9C%96%202025-09-21%20%E4%B8%8B%E5%8D%8810.55.11

五、內部設定

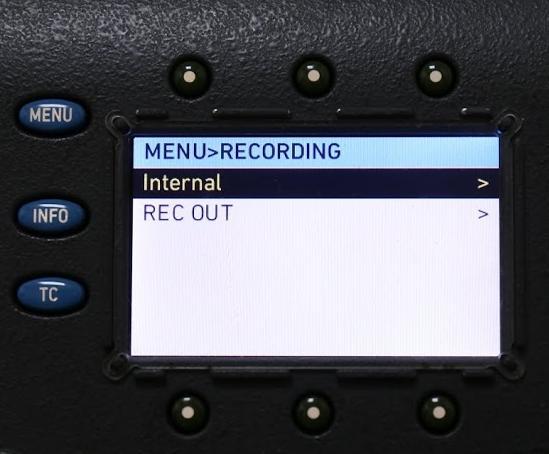

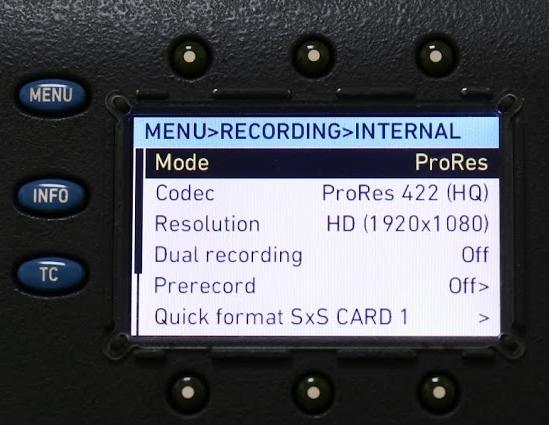

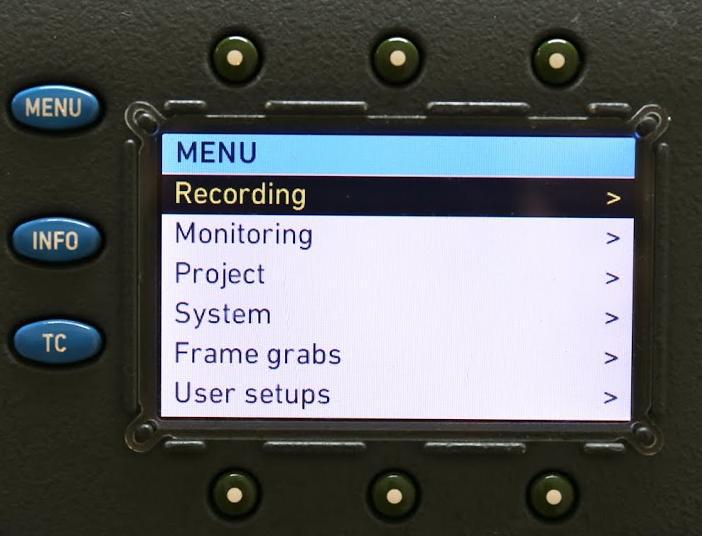

  1. 按 MENU 進入選單 img108img109 Recording>Internal:設定機上錄製(Project 內能做更精細的微調)， REC OUT 則為外部儲存之設定，因學校無暫不作介紹。 img112

    Mode:編碼選擇 Codec:編碼，ProRes 422 proxy/422 LT/422/422 HQ/4444，供不同壓縮品質 Resolution:解析度，HD or 2K Dual recording:兩張記憶卡皆錄製相同畫面 Prerecord:預錄，設定預錄後，按一下 REC 進行預錄，再按一下才正式錄製

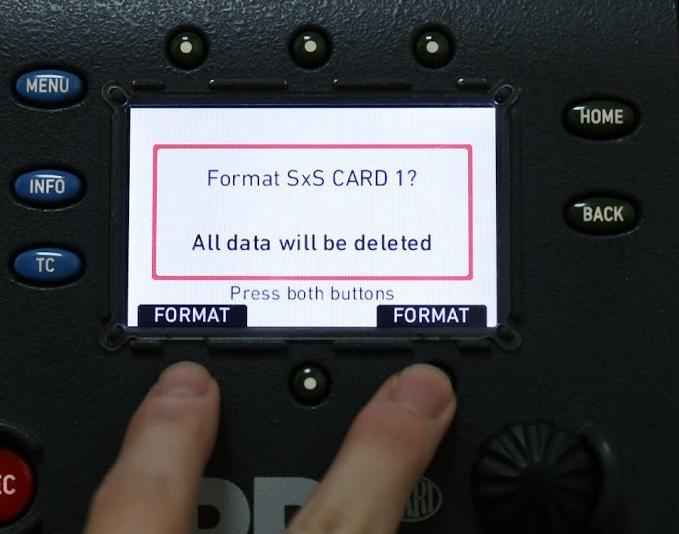

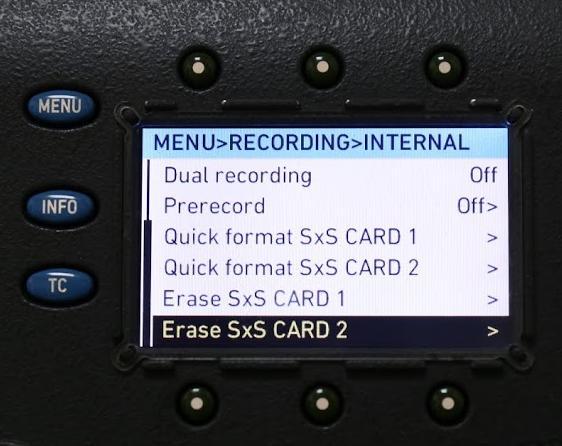

img113 Quick format:快速格式化 Erass:記憶卡完整格式化 img114 為避免誤按，需兩邊 FORMAT 同時按。

  1. Monitoring:設定顯示選單 img118 img117img119 (1)EVF:電子觀景器>

Brightness:亮度，0 – 5 Rotate image:旋轉畫面(上下顛倒) Smooth mode:流暢模式 Surround view:邊框開啟/關閉 Frame lines + status info:框線設定 Peaking:輔助對焦開啟/關閉

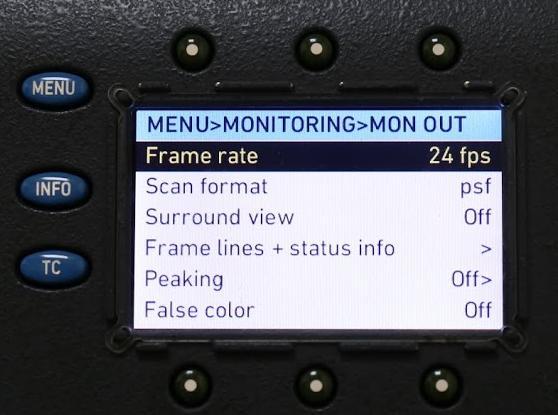

(2)MON OUT:外接顯示器> Frame rate:錄製格數 Scan format:掃描格式，P/psf Surround view:邊框開啟/關閉 Frame lines + status info:框線設定 Peaking:輔助對焦開啟/關閉 False color:曝光監看開啟/關閉 img123

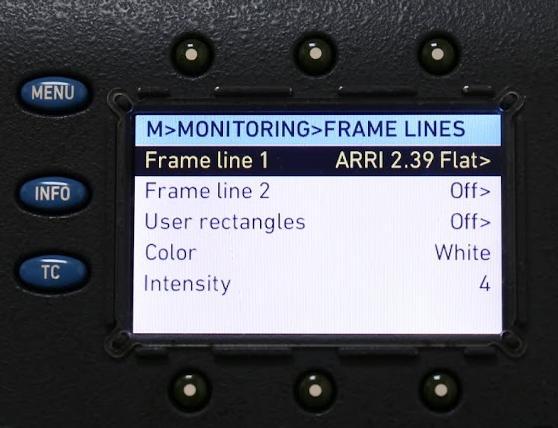

(3)FRAME LINES:框線調整> Frame line1:框線一(1.78/1.85/2.39)，off 為關閉 Frame line2:框線二(1.78/1.85/2.39)，off 為關閉 User retangles:自定義框線，off 為關閉 Color:框線顏色 Intensity:框線濃度

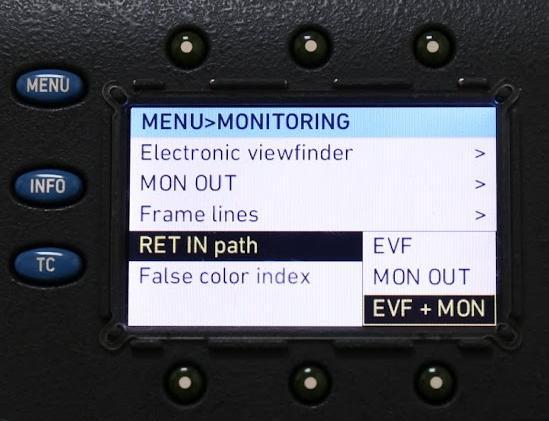

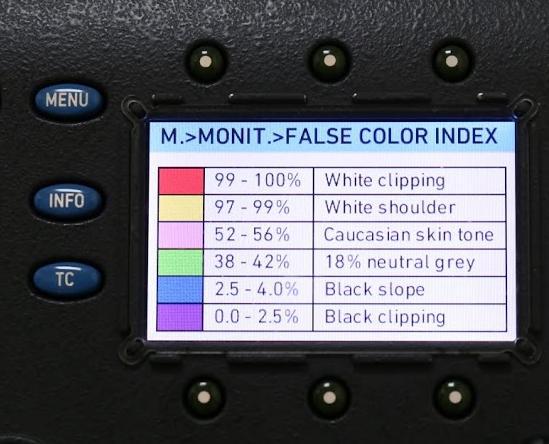

img124img125 (4)顯示路徑:EVF/MON OUT/EVF + MON;(5)曝光索引，綠色為中性灰 p.s. 顯示路徑在外部有影像輸入 Alexa 時才有用，一般設定在 EVF+MON

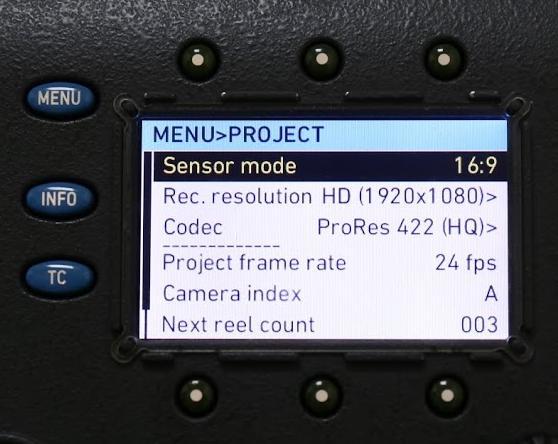

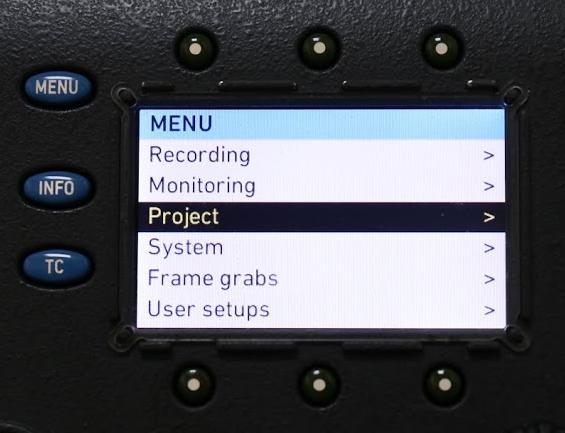

  1. Project:專案設定 img128img129 Sensor mode:感測器模式為 16:9，一般無法調整 Resolution:解析度 HD/2 K Codec:編碼 FPS:錄製格數 Camera index:第 A 機 Next reel count:下一卷卷數設定 Production info:其他訊息設定(導演、攝影、地點、片名、場次)

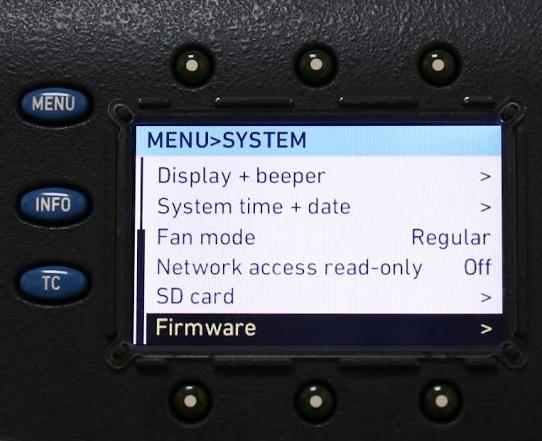

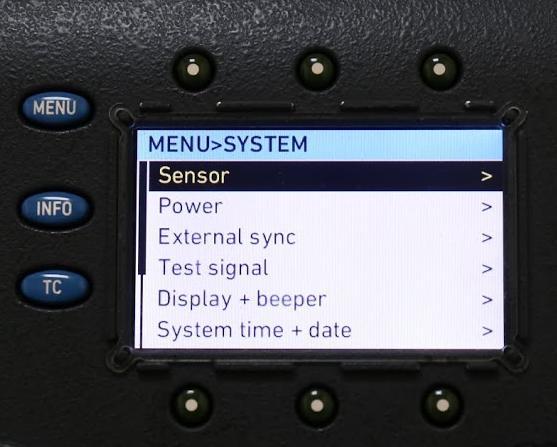

  2. System:系統設定 img130img134img135 Sensor:16:9/溫度/鏡像開關(左右相反) Power:大電池 BAT1(預設 21 V 警示)、V 掛電池 BAT2(預設 12 V 警示) External sync:外接同步 Test signal:Color bar/Test tone(1k tone，在機上收音時才有用) Display + beeper:顯示設定與提示音設定 System time + date:系統時間 Fan:風扇設定 SD card:記憶卡設定 Firmware:韌體版本

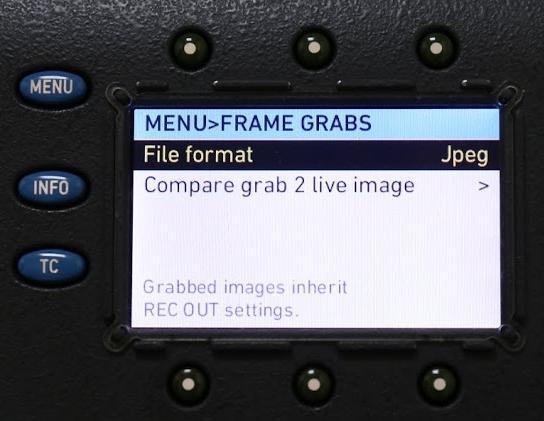

5.Frame grabs:擷取單張圖 img133 File format:圖檔格式 Compare grab 2 live image:即時比對

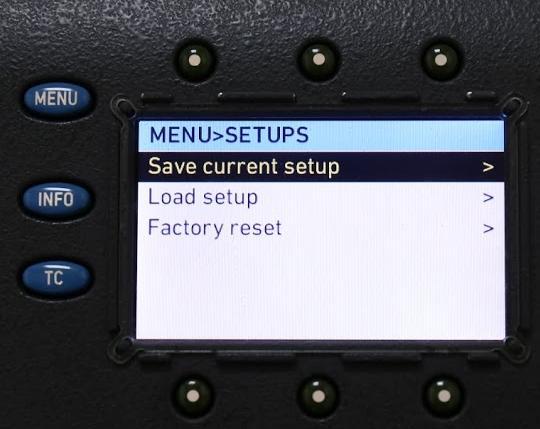

6.SETUPS img138 Save current setup:當前設定存於 SD card Load setup:載入舊設定 Factory reset:回原廠設定

六、注意事項

  1. 借器材時，確實檢查所有設備狀況、相關附件是否齊全，如有損壞需立即告 知助教，由製片仔細登記器材狀況，或要求更換正常的配件。
    1. 使用器材時如有任何問題，經檢測後仍無法改善或機器不正常運作請立即通 知助教。
    2. 器材歸還時，一定要仔細檢查外型以及各零件是否有毀損、刮傷、缺少，功 能是否正常，若有異常狀況一定要如實向助教呈報。

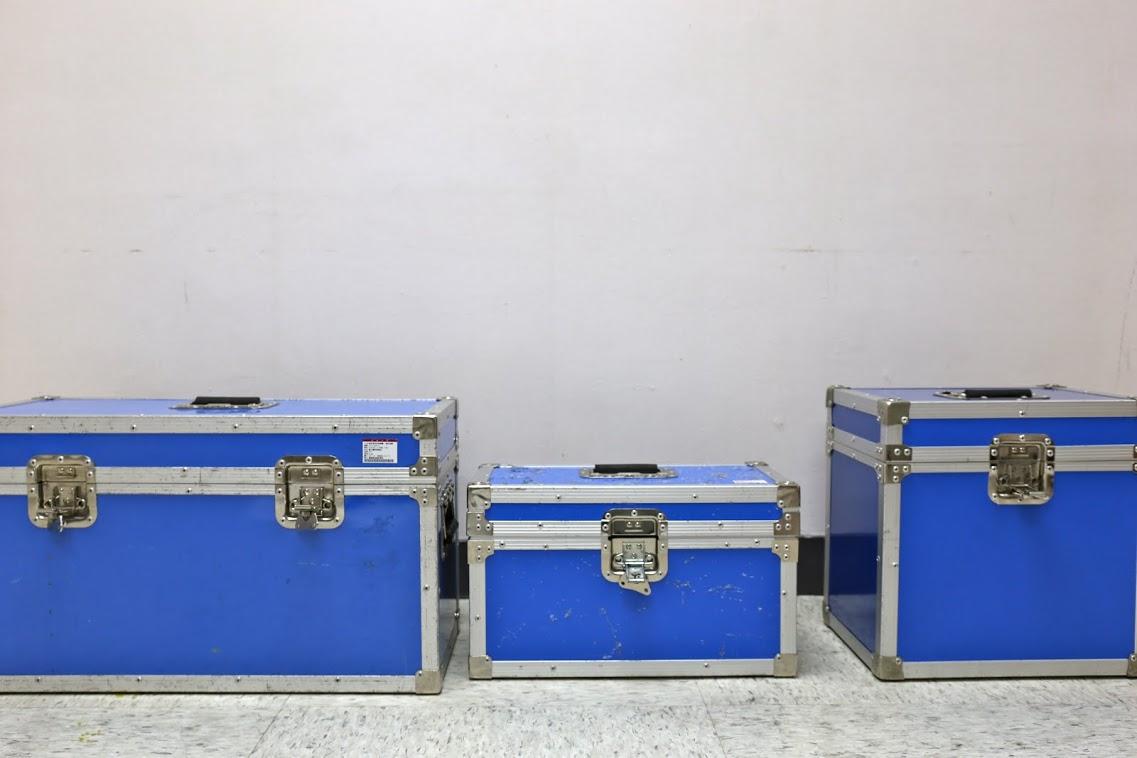

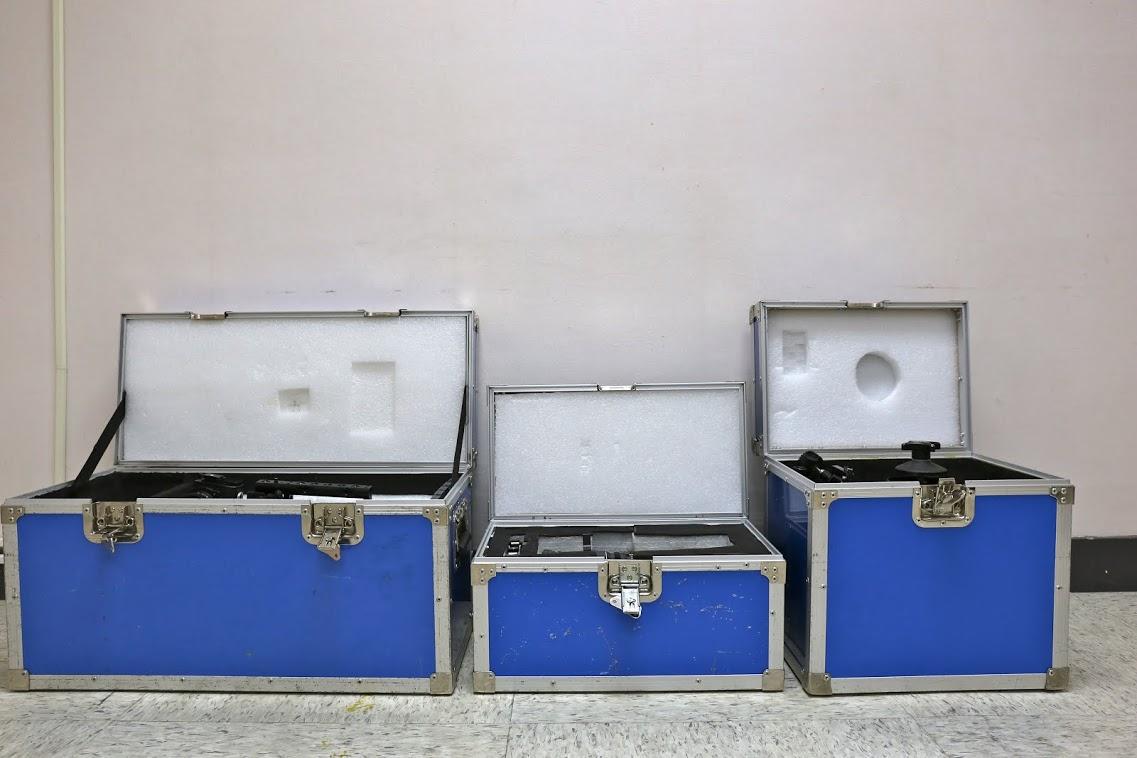

    3. 在片場時，攜行箱蓋上後必須上鎖，如下圖 img19 否則必須呈現全開的狀態，如下圖 img141 切記，不可蓋上後卻不鎖上，下圖為錯誤示範。 img142
    4. 使用時，不得讓大電一邊充電，一邊又供電。 6. 關機後不得立刻拔下電池，以免造成機器損壞。

【講義補充】 快門開角(Shutter Angle): 在底片時期的攝影機有著旋轉快門(rolling shutter)的設計，因此要特地去了解 快門開角在拍攝上的影響。在數位時代，已經習慣快門速度，如 1⁄48 s、1/50 s、 1⁄60 s，而底片時期的攝影是藉由每秒拍攝格數與快門開角度來去算出快門速度， 如 180(度)/360(度)/24(格/秒) = 1⁄48 秒/格，在意義上即是每格使用快門的速度為 1⁄48 s 在進光。

而快門速度越快，進光量便少了，在 Alexa 上調整快門開角時，如同在其他數位 機器上調整快門速度。開角度越大，進光量越多，快門速度越慢;開角度越小， 進光量越少，快門速度越快。調整快門開角，直接影響拍攝特性，顯示螢幕上也 能直接反應出此特性，當開角度過大，被攝物移動時會有明顯殘影;反之，若要 減少殘影便減小快門開角度，即快門速度變快，以捕捉流暢的動作。一般拍攝時 快門開角設定在 180 度，拍 24 格時，快門速度即為 1⁄48 s

當 Alexa 回原廠設定時，會看到快門開角被設定在 172.8 度，這要考慮到 Arri 公 司所在地德國，德國當地使用之交流電頻率為50Hz，當然連帶配合到PA(L 25fps) 時的播放，當快門開角設定在 172.8 度，且拍 24 格時，快門速度為 1⁄50 s

快門速度在對日光燈閃爍頻率(即交流電頻率)會有影響，若在室內燈光閃爍下， 快門開角度太小，快門速度太快時，能夠捕捉到燈光閃爍，這時解決辦法為將快 門開角調大些，便不會造成螢幕閃爍，但須注意被攝物殘影的問題。

Alexa 與 Sony 機器(如 F3K)之異同:

雖然兩者都有自動白平衡與 CC 作校色，但在白平衡的部分，以往 Sony 機器是直 接選定某個顏色當作白色或黑色(黑平衡)作為畫面顏色的調整，而在 Alexa 則 是直接調整感光元件感測到之色溫，在底片時期即是替換不同的底片，如燈光片、 日光片等，一般狀況下，拍室內時用鎢絲燈打光，用燈光片，拍室外時因日光照 射用日光片，回到數位時期，當選用 3200 K 拍攝時，若室內燈光色溫超過 3200 K， 拍出來的顏色會偏藍;反之選用 5600 K 拍攝時，若室內燈光色溫低於 5600 K， 則拍出來會偏黃。那在 5600 K 的燈光下，需要拍出偏黃的效果，這時拍攝色溫 要調整至大於 5600 K，如 10000 K

Alexa 不使用斑馬紋作曝光監看，若機上 monitor 或導演 monitor 能夠對曝光顯示 峰值，此時並不是非常準確，因為那是 monitor 上的功能，非攝影機的。而 Alexa 的曝光監看是直接以假色(false color)來監看，曝光索引(false color index)能 夠讓你知道各區域曝光的程度，如綠色即代表中性灰。

LogC 與 S‑Log，在數位時期，為了讓感光元件模擬過去底片時期底片的特性，於 是有了 Log 檔，得以去對所拍攝影格內各個區塊做更大的調整，是謂寬容度，可 以理解為在 DSLR 拍單張照片時有所謂 RAW 檔，而在拍攝影片時，我們用的是 Log 檔，Log 檔在拍攝之初就像 RAW 檔一般呈現灰濛濛一片，有如底片尚未洗出 時可以做很多調整，藥水、亮度等等。

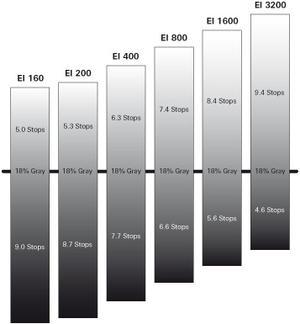

Alexa 的 EI(Exposure Index，曝光指數): img147 雖然 ISO 在感光度的規範 ASA 是指美規，而 Alexa 中的原生的曝光指數也僅用 800 ASA 來代表，但感光度與曝光指數還是有些許的不同，如下圖

我們可以看見中性灰在調整成不同感光度時，亮部與暗部寬容度範圍的變化，若 非必要或無其他特殊需求，一般則將 EI 調整在 800 ASA 以獲得最佳成像。 狀況排除: 若 Alexa 機身上面板亮起紅色i，則按 INFO 進去看系統資訊，方能找出問題所在。例如當要使用雙錄製(Dual Recording)時，兩張記憶卡剩餘容量不相等時， 面板便會亮起i，系統會要求你將雙記憶卡先格式化後才能開啟雙錄製。
